Antes de construir, montar un equipo o instalar una tubería, un proyecto ya ha atravesado cientos de decisiones. Algunas definen la distribución de la planta; otras determinan las dimensiones de una estructura, la ubicación de un tablero eléctrico, el recorrido de una línea de proceso o el espacio necesario para realizar mantenimiento.
Cuando estas decisiones se desarrollan de manera coordinada, el proyecto avanza sobre una base técnica consistente. Sin embargo, cuando la información se encuentra dispersa entre planos, hojas de cálculo, correos, informes y modelos independientes, comienzan a aparecer preguntas que pueden parecer pequeñas, pero que tienen un impacto importante:
Si alguna de estas preguntas no puede responderse con claridad, el problema no está necesariamente en la capacidad del equipo. Muchas veces, el verdadero problema está en la forma en que se produce, comparte, revisa y actualiza la información.
☐ Dos especialidades trabajaron con versiones diferentes de un mismo plano.
☐ Una interferencia fue descubierta durante la instalación o el montaje.
☐ Un cambio técnico no se actualizó en todos los documentos relacionados.
☐ Los metrados no coincidieron con la solución finalmente aprobada.
☐ Se solicitó información que ya existía, pero no fue posible encontrarla rápidamente.
☐ La ubicación de un equipo dificultó su operación, inspección o mantenimiento.
☐ Las observaciones quedaron distribuidas entre correos, reuniones y archivos separados.
☐ El equipo necesitó reconstruir el historial para comprender por qué se tomó una decisión.
Si marcó una o más alternativas, probablemente el proyecto no tiene únicamente un problema de modelado. Tiene un desafío de coordinación y gestión de información.
Cuando cada especialidad trabaja correctamente, pero el conjunto no funciona

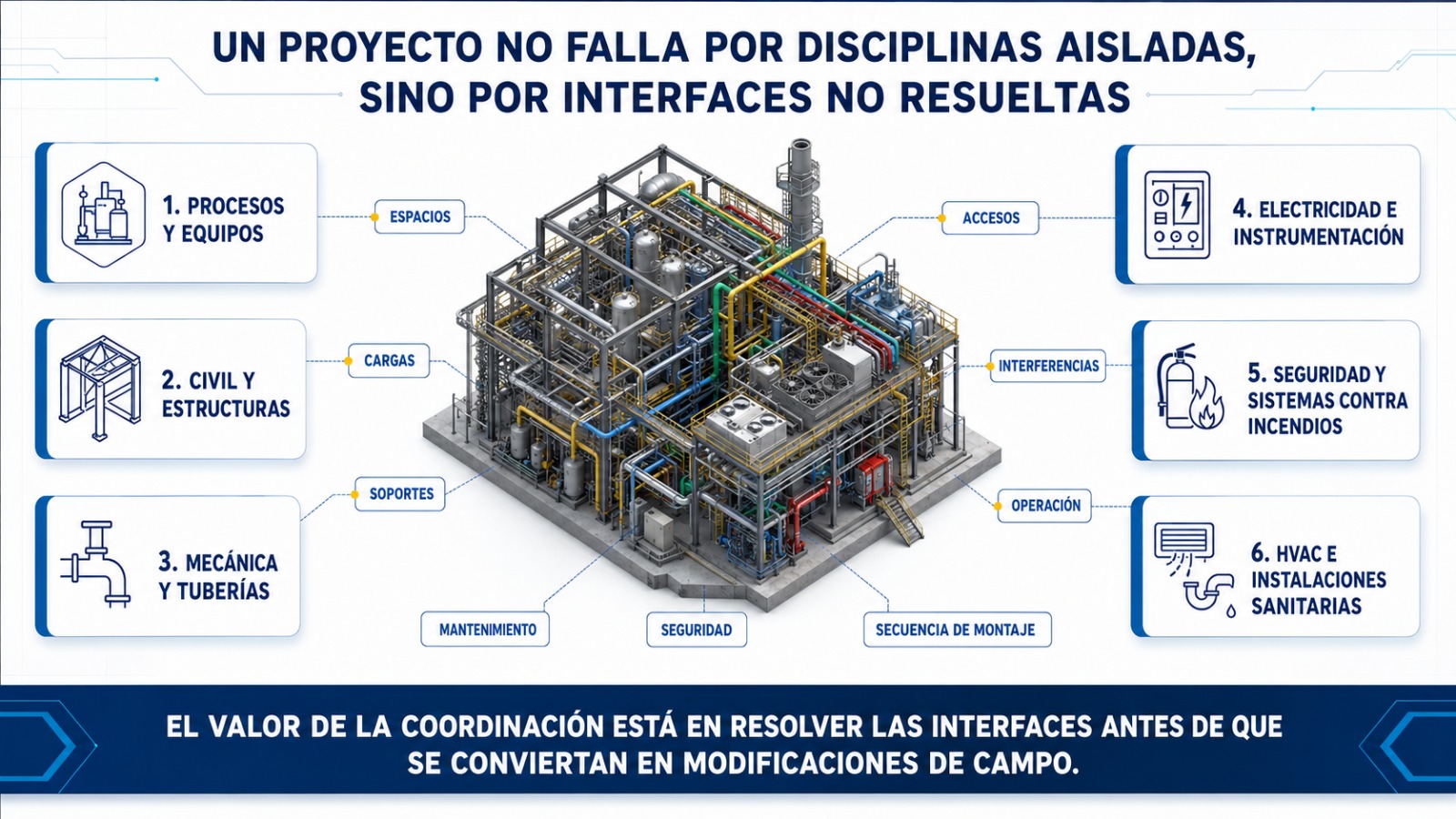

Un proyecto minero o industrial puede involucrar procesos, obras civiles, estructuras, arquitectura, equipos mecánicos, tuberías, electricidad, instrumentación, sistemas contra incendios, seguridad, HVAC e instalaciones sanitarias. Cada especialidad desarrolla una parte esencial de la solución, pero ninguna funciona de manera completamente aislada.
Una estructura puede estar correctamente calculada y, aun así, interferir con una línea de proceso. Una tubería puede cumplir con sus criterios hidráulicos, pero dificultar el acceso a un equipo. Un tablero eléctrico puede encontrarse bien dimensionado, aunque su ubicación no permita una operación segura. De la misma manera, un diseño puede ser técnicamente correcto dentro de cada disciplina y presentar incompatibilidades cuando todas las especialidades se integran.
Aquí aparece una diferencia fundamental:
Coordinar no significa solamente reunir planos. Significa verificar que las decisiones de una especialidad sean compatibles con las necesidades, restricciones e información de las demás.

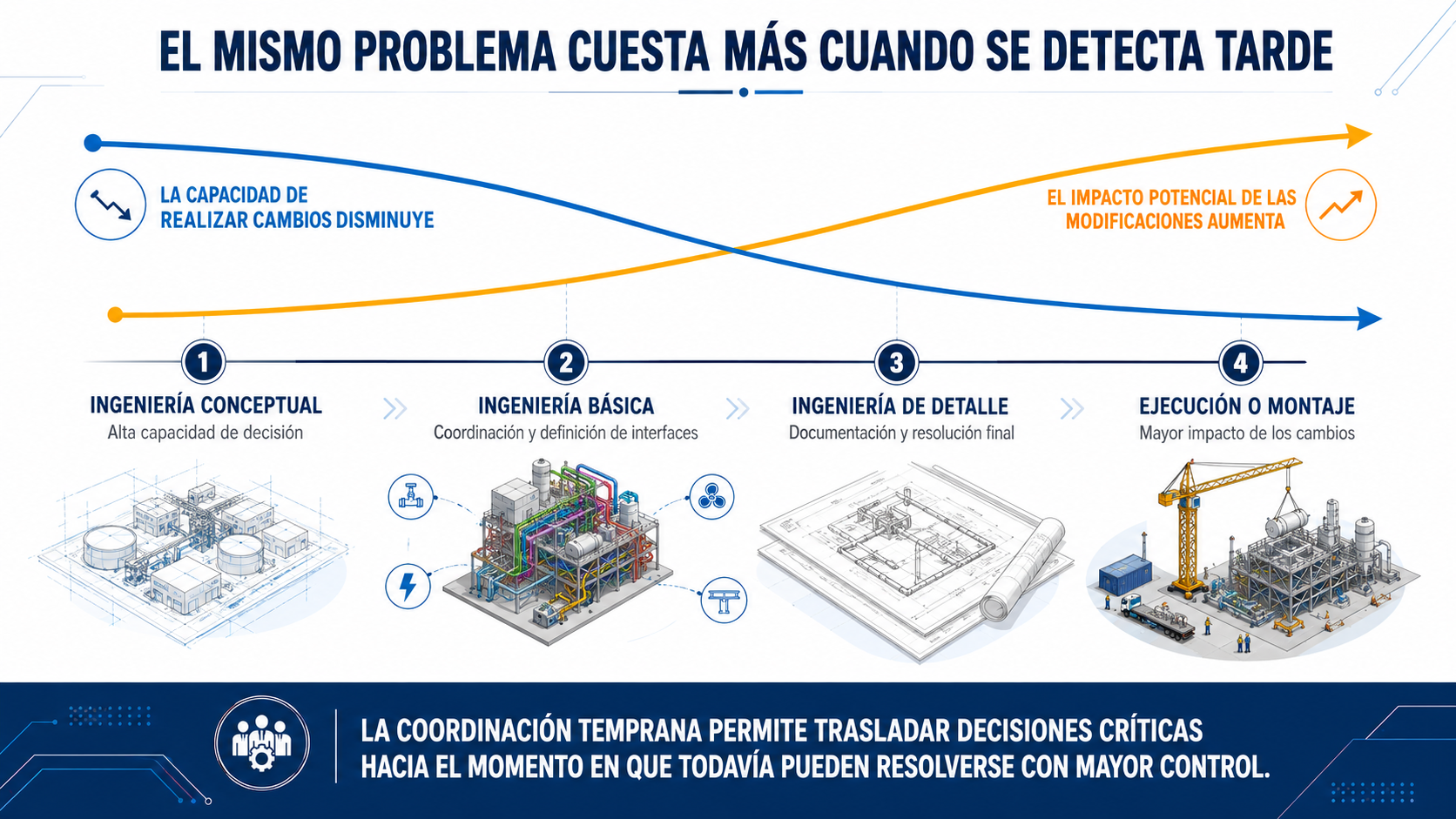

El costo de descubrir un problema demasiado tarde
Imaginemos una situación sencilla: durante la ingeniería, una tubería atraviesa una zona en la que posteriormente se incorpora una viga estructural. Ambas especialidades desarrollaron sus documentos, pero la interferencia no fue identificada oportunamente.
Si el problema se detecta durante el diseño, el equipo puede evaluar alternativas, revisar los criterios técnicos y actualizar la documentación antes de emitirla.
Si se detecta durante la fabricación, posiblemente será necesario modificar planos, soportes, materiales o elementos ya preparados.
Si se descubre durante el montaje, las consecuencias pueden incluir trabajos adicionales, consultas técnicas, reprogramaciones, inmovilización de recursos y nuevas verificaciones de seguridad.
El problema es el mismo, pero su impacto aumenta conforme el proyecto avanza.
La coordinación temprana permite trasladar decisiones críticas hacia el momento en que todavía pueden resolverse con mayor control.
Tradicionalmente, el resultado visible de la ingeniería se ha asociado con planos, memorias de cálculo, especificaciones, metrados y modelos. Todos estos entregables siguen siendo fundamentales, pero su valor depende de que la información sea consistente, trazable y adecuada para el propósito definido.
No basta con producir más documentos. Es necesario asegurar que:
En otras palabras, la calidad de un proyecto no depende únicamente de cuánto se modela, sino de qué información se necesita, quién la produce, cuándo debe entregarse y cómo se verifica.
BIM aparece precisamente frente a este desafío. No nace solamente para crear modelos tridimensionales atractivos, sino para mejorar la forma en que la información del proyecto se organiza, desarrolla, coordina, intercambia y utiliza.
Un modelo BIM puede integrar geometría, características técnicas, relaciones entre componentes, responsabilidades, estados de revisión y otros datos necesarios para apoyar las decisiones del proyecto. Sin embargo, el modelo es solo una parte de la metodología.

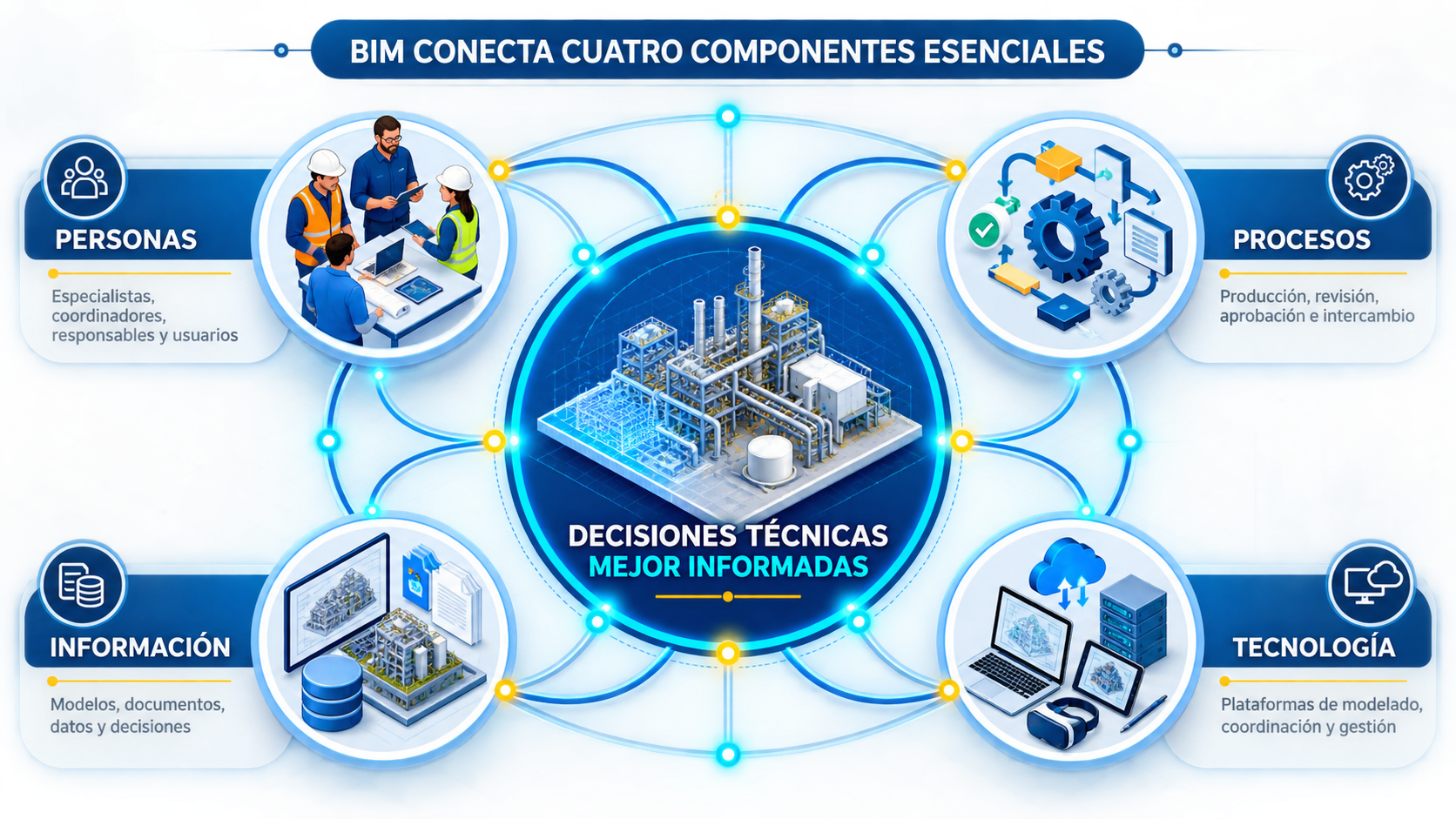

Para que BIM genere valor también se requieren:
Por eso, BIM no debe entenderse como un programa ni como una actividad exclusiva del modelador. Es una metodología de trabajo que conecta personas, procesos, tecnología e información alrededor de objetivos comunes.
Antes de preguntarnos qué software se utilizará o qué nivel de detalle tendrá el modelo, conviene responder algo más importante:
¿Qué decisiones necesita tomar el proyecto y qué información será necesaria para tomarlas correctamente?
Esta pregunta cambia el enfoque. El modelo deja de ser el objetivo final y se convierte en un medio para coordinar, evaluar alternativas, anticipar riesgos y comunicar decisiones con mayor claridad.
En los siguientes apartados veremos qué es realmente la metodología BIM, cuáles son sus principios y cómo puede aplicarse durante la ingeniería conceptual, básica y de detalle, así como en el acompañamiento a la ejecución, la planificación y la gestión futura de los activos
Cuando se menciona BIM, muchas personas imaginan inmediatamente un modelo tridimensional lleno de tuberías, estructuras, equipos y colores. Esa imagen no es incorrecta, pero representa solamente la parte más visible de una metodología mucho más amplia.
BIM corresponde a las siglas de Building Information Modeling. Aunque su traducción habitual es “Modelado de Información de la Construcción”, su aplicación no se limita a edificios ni comienza cuando se inicia la construcción. BIM puede utilizarse para gestionar información durante la planificación, los estudios, la ingeniería conceptual, básica y de detalle, el acompañamiento a la ejecución, la puesta en marcha, la operación, el mantenimiento y las futuras modificaciones de un activo.
Por eso, para comprender realmente BIM es necesario mirar más allá de la geometría.
BIM es una metodología colaborativa para producir, organizar, intercambiar y utilizar información confiable de un proyecto o activo mediante modelos de información, con el propósito de tomar mejores decisiones durante su ciclo de vida.
En el Perú, el Plan BIM Perú presenta BIM como una metodología de trabajo colaborativo para gestionar información mediante un modelo creado por las partes involucradas y disponer de una base confiable para la toma de decisiones.
La serie ISO 19650 también sitúa la gestión de la información en el centro de BIM. Sus principios abarcan la forma en que la información se produce, intercambia, registra, organiza, versiona y utiliza durante las diferentes etapas de un activo.
Esto significa que BIM no consiste únicamente en representar cómo se verá un proyecto. También permite estructurar lo que el equipo necesita saber sobre él.

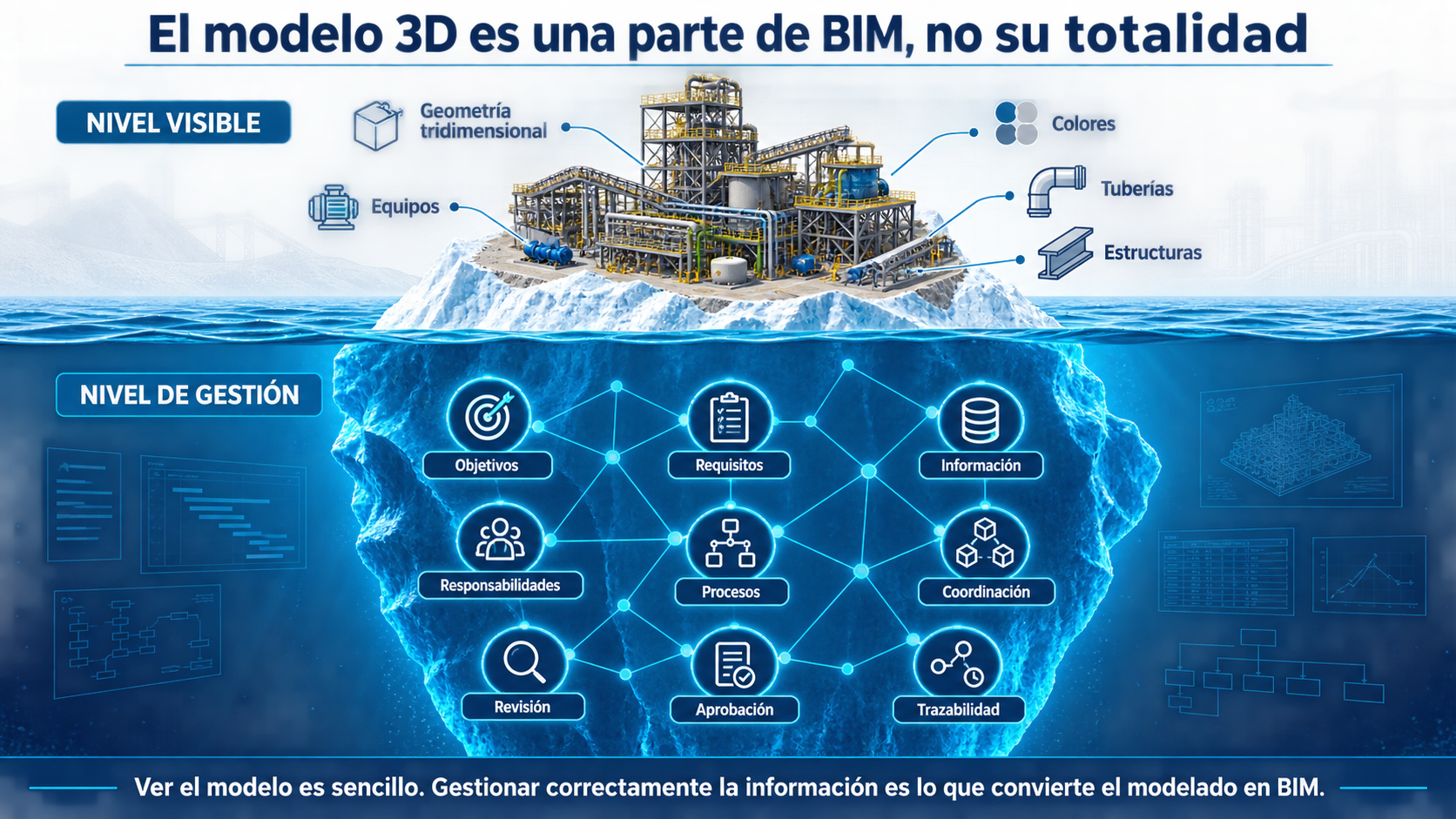

Un modelo tridimensional puede resultar muy útil para visualizar una planta, pero BIM adquiere verdadero valor cuando cada componente contiene o se relaciona con información adecuada para el propósito del proyecto.

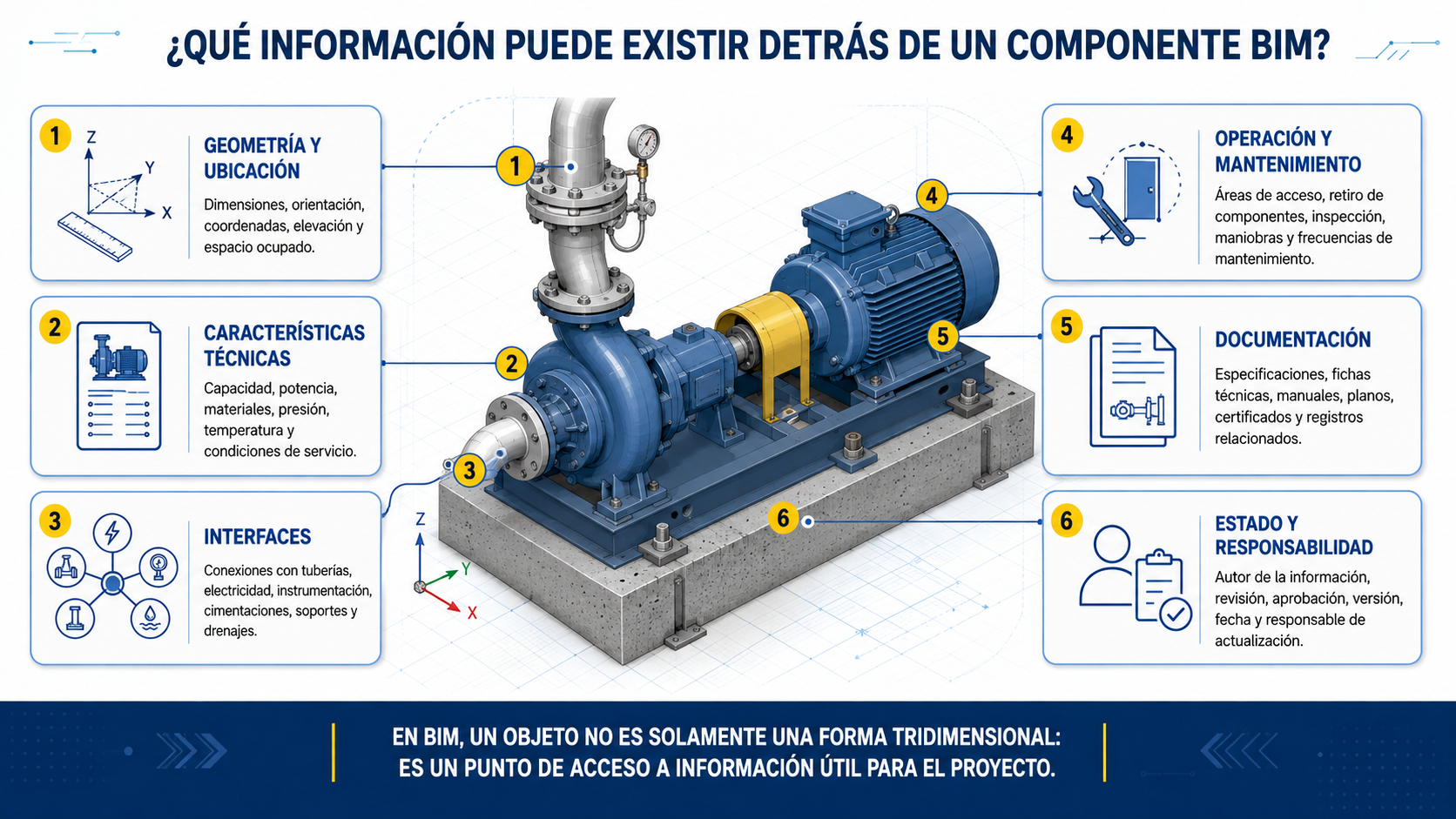

Pensemos, por ejemplo, en una bomba centrífuga horizontal. En un modelo geométrico convencional podría aparecer como un objeto tridimensional con determinadas dimensiones. En un modelo de información, esa misma bomba podría vincularse con datos como:
No toda esta información tiene que incorporarse desde el primer día. El contenido requerido dependerá de la fase, los objetivos BIM, las decisiones que deban tomarse y el uso previsto del modelo.
La finalidad no es llenar cada objeto con la mayor cantidad posible de datos. La finalidad es disponer de la información necesaria, en el momento adecuado y con un nivel de confiabilidad conocido.
Exploremos un elemento BIM

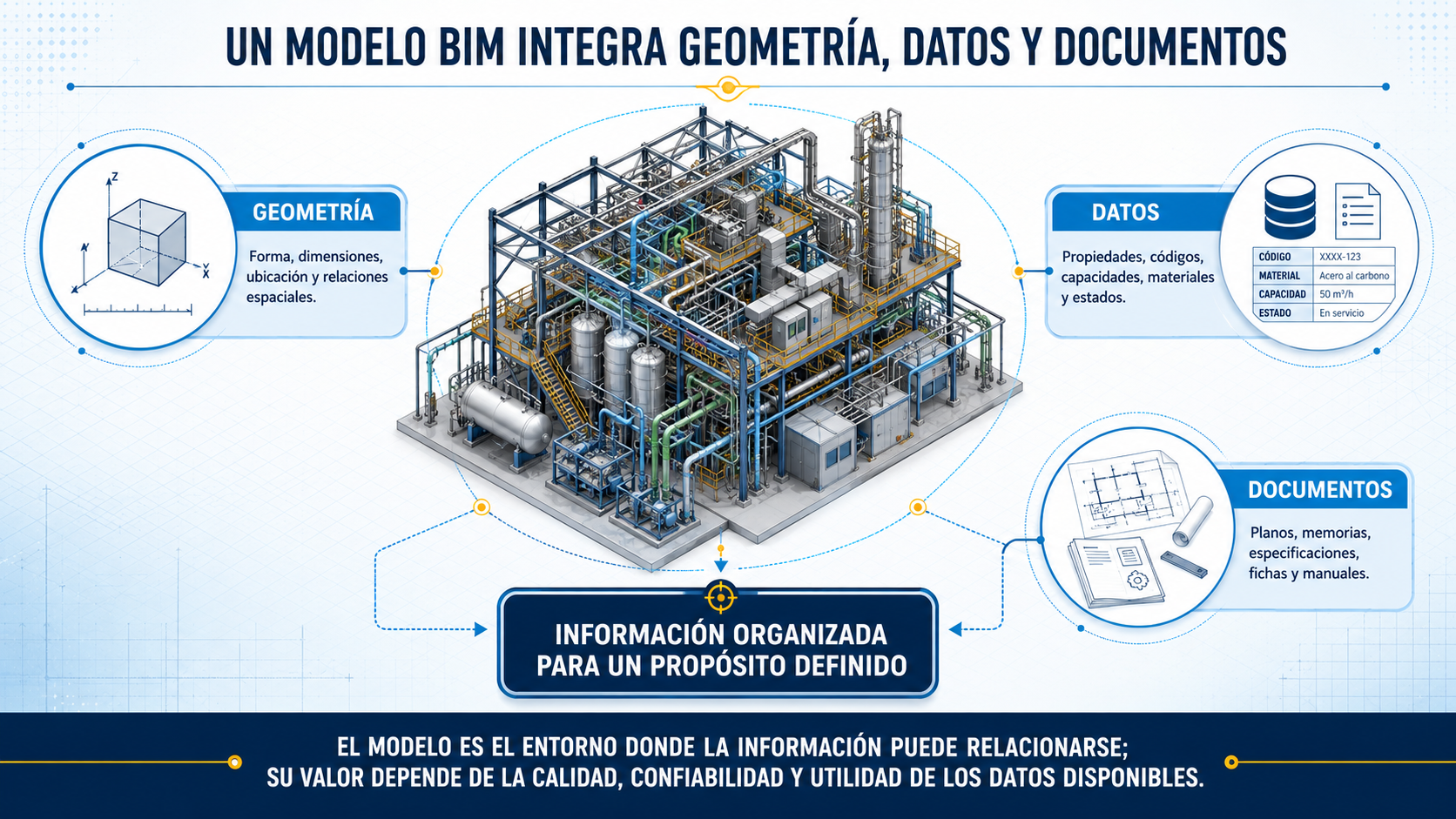

En proyectos multidisciplinarios es habitual que cada especialidad produzca su propia información. Procesos puede desarrollar la configuración de equipos y sistemas; estructuras, los elementos resistentes; tuberías, sus líneas y accesorios; electricidad, las bandejas y equipos; HVAC, los ductos; y así sucesivamente.
Estas contribuciones pueden integrarse mediante un modelo de coordinación o modelo federado. Este modelo permite revisar el conjunto sin eliminar la autoría ni la responsabilidad técnica de cada disciplina.
Por tanto, cuando hablamos de “modelo BIM” podemos referirnos a un conjunto coordinado de:
BIM no obliga a que toda la información se encuentre dentro de un único archivo. Lo importante es que pueda relacionarse, identificarse, verificarse y utilizarse de manera consistente.
BIM comienza antes de abrir un programa de modelado. El punto de partida consiste en identificar qué necesita el proyecto, qué decisiones deberán tomarse y qué información será necesaria para sustentarlas.
A partir de estas necesidades se definen los objetivos BIM, los usos previstos, las responsabilidades, los criterios de producción y los momentos de intercambio.

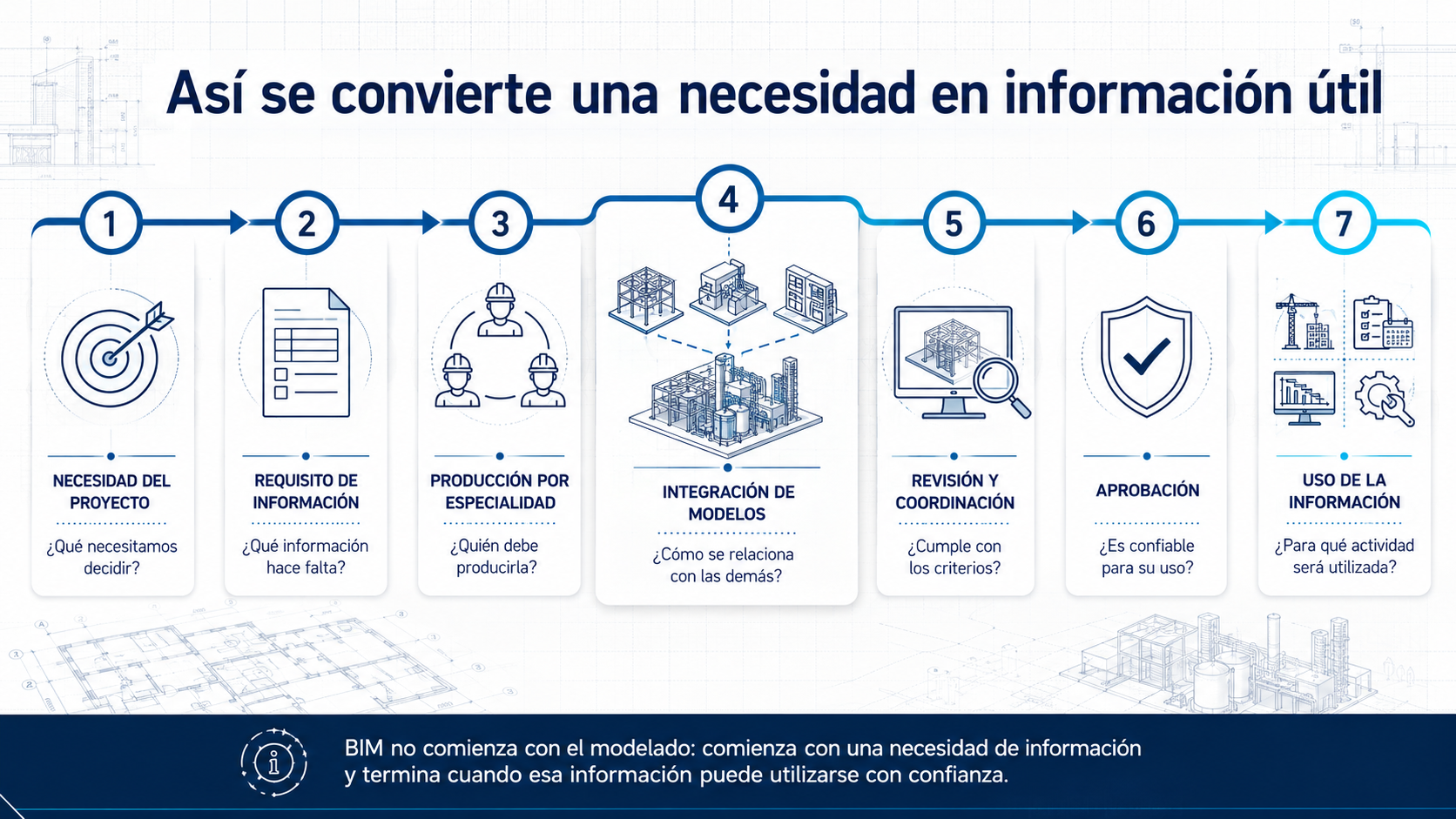

Un flujo simplificado podría funcionar de la siguiente manera:
El propietario, el cliente o el equipo responsable determina qué información necesita para diseñar, revisar, ejecutar, supervisar, operar o mantener el activo.
Por ejemplo:
Verificar que los equipos tengan acceso para mantenimiento.
Coordinar tuberías con estructuras.
Obtener metrados confiables.
Evaluar una secuencia de montaje.
Comparar alternativas de implantación.
Registrar las condiciones existentes.
Preparar información para operación.
El equipo establece qué debe producirse, quién será responsable, cuándo deberá entregarse, qué nivel de información se necesita y cómo se verificará.
Esta definición evita dos problemas frecuentes: producir información insuficiente o desarrollar un nivel de detalle que todavía no aporta valor.
Los equipos de procesos, civil, estructuras, arquitectura, mecánica, tuberías, electricidad, instrumentación, seguridad, sistema contra incendios, HVAC y sanitarias desarrollan sus modelos y documentos de acuerdo con los criterios definidos.
Cada disciplina conserva la responsabilidad técnica sobre su trabajo.
Los modelos se integran para revisar relaciones espaciales, datos, interfaces y consistencia entre disciplinas. Aquí pueden detectarse interferencias, restricciones de acceso, incompatibilidades o información pendiente.
Compartir un modelo no equivale todavía a coordinarlo. La coordinación requiere análisis, comunicación y decisiones.
Cada observación debe contar con:
Descripción clara.
Ubicación dentro del modelo.
Especialidad responsable.
Prioridad o criticidad.
Fecha de asignación.
Plazo de respuesta.
Estado de atención.
Evidencia de resolución.
De esta manera, una observación deja de ser una captura aislada o un comentario perdido en un correo y se convierte en un asunto técnicamente trazable.
Una modificación no debe considerarse resuelta únicamente porque desapareció visualmente del modelo. También debe verificarse que la nueva solución cumpla con los criterios de diseño, operación, mantenimiento, seguridad y constructabilidad.
Una vez revisada y aprobada, la información puede apoyar la elaboración de planos, metrados, estimaciones, planificación, coordinación de montaje, supervisión, actualización as-built y gestión futura del activo.

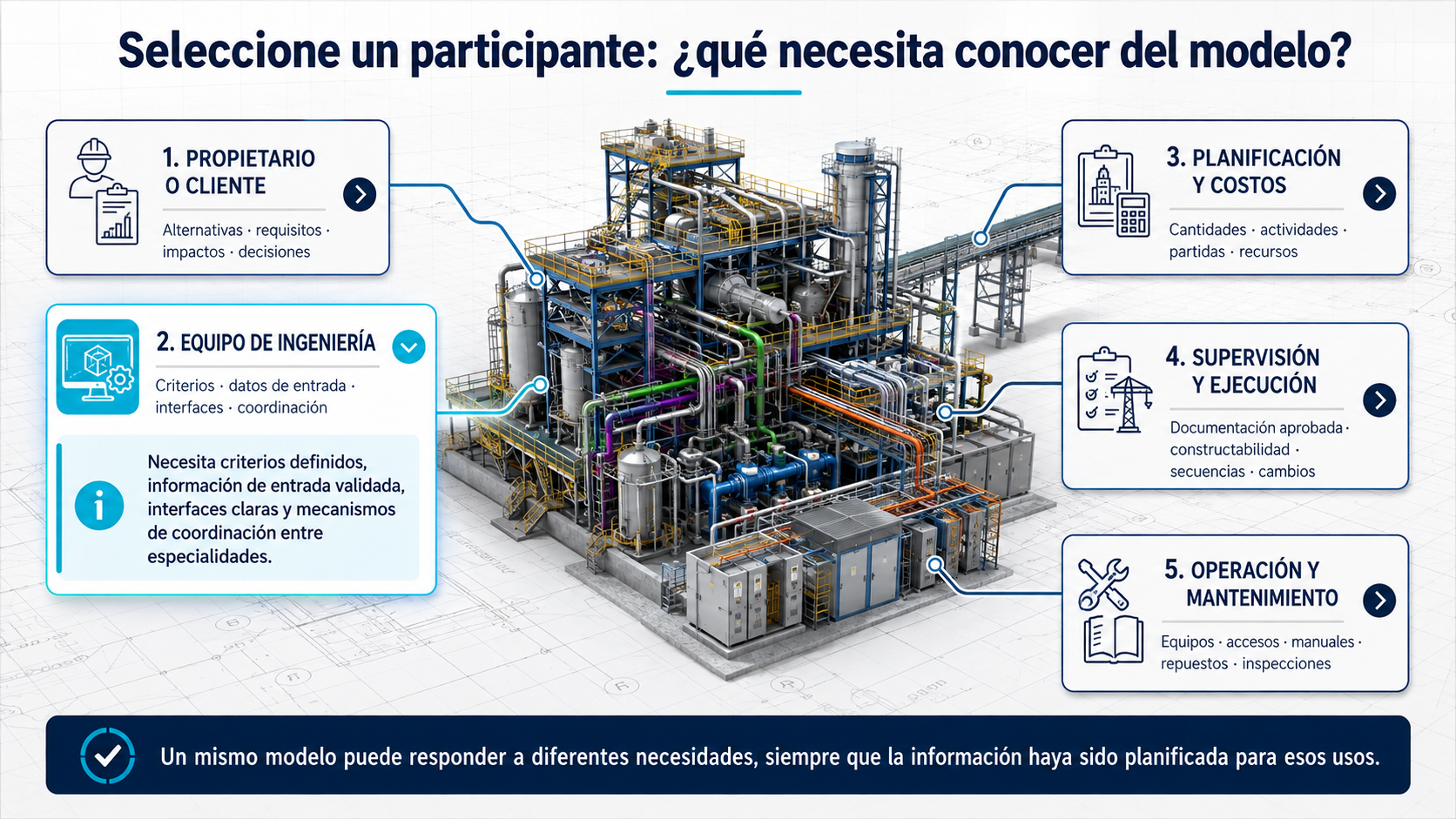

BIM no es una actividad exclusiva de modeladores o coordinadores. Su implementación puede involucrar a diferentes participantes según el tamaño, la complejidad y la fase del proyecto:
Cada participante utiliza la información con un propósito diferente. El responsable de mantenimiento puede necesitar conocer accesos y fichas técnicas; el especialista estructural, cargas y puntos de apoyo; el planificador, secuencias y cantidades; y el propietario, información confiable para tomar decisiones de inversión.
La metodología debe permitir que estas necesidades se articulen sin perder trazabilidad ni responsabilidad técnica.
En un proyecto industrial, cada disciplina posee sus propios criterios, documentos y formas de representar la información. El desafío aparece cuando todas deben trabajar sobre un mismo activo.
BIM ayuda a construir un lenguaje común porque permite observar cómo se relacionan las decisiones de diferentes especialidades.
Por ejemplo:
Decisión Información relacionada
Ubicación de una bomba Proceso, layout, cimentación, tuberías, electricidad, drenaje y mantenimiento.
Paso de una tubería Diámetro, pendiente, estructura, soportes, accesibilidad, aislamiento y seguridad.
Ubicación de un tablero Alimentación, ventilación, acceso, espacio de operación y rutas de evacuación.
Diseño de una plataforma Cargas, accesos, mantenimiento, barandas, equipos y secuencia de montaje.
Recorrido de un ducto Caudal, sección, soportes, bandejas eléctricas, tuberías y altura disponible.
La metodología permite visualizar estas relaciones y gestionar las decisiones de forma coordinada. No reemplaza los cálculos, las especificaciones ni la experiencia de los especialistas. Los conecta alrededor de una fuente de información estructurada.
Imaginemos que una bomba debe incorporarse a una planta industrial existente.
La especialidad de procesos define su función, capacidad y condiciones de operación. Mecánica evalúa el equipo y sus requerimientos. Tuberías diseña las conexiones de succión y descarga. Civil y estructuras revisan la cimentación y las cargas. Electricidad define la alimentación del motor. Instrumentación establece las señales y dispositivos de control. Seguridad verifica accesos y condiciones de intervención.
Si cada disciplina desarrolla su solución sin revisar las interfaces, pueden aparecer problemas:
La cimentación no coincide con las dimensiones finales del equipo.
La tubería de succión no tiene suficiente espacio.
El motor no puede retirarse para mantenimiento.
Una bandeja eléctrica bloquea el acceso.
El drenaje no se encuentra coordinado.
El tablero queda fuera de una distancia funcional.
La maniobra de montaje no puede ejecutarse con seguridad.
Con BIM, estas condiciones pueden visualizarse y revisarse dentro de un entorno coordinado. El equipo puede evaluar alternativas antes de emitir la documentación o movilizar recursos.
El valor no está solamente en “ver la bomba en 3D”. Está en comprender cómo esa bomba se relaciona con todo el sistema.
Cuando se implementa de manera adecuada, BIM puede facilitar:
Sin embargo, estos resultados no aparecen automáticamente por utilizar un programa o producir un modelo.
BIM necesita objetivos claros, información confiable, participación de los especialistas, responsabilidades definidas y procesos de control. Un modelo visualmente impresionante puede tener poco valor si está desactualizado, no responde a los requisitos del proyecto o contiene datos que nadie puede verificar.
Un software puede identificar que dos objetos ocupan el mismo espacio, pero no puede decidir por sí solo cuál debe modificarse ni cuál es la solución técnicamente adecuada.
Resolver una interferencia puede requerir evaluar:
La decisión continúa dependiendo del conocimiento y la responsabilidad de los profesionales.
BIM hace visibles las relaciones y organiza la información; el equipo transforma esa información en decisiones de ingeniería.
Podemos resumir la metodología BIM mediante cinco ideas:
Es colaborativa: conecta a participantes y especialidades.
Gestiona información: no se limita a representar geometría.
Utiliza modelos: relaciona componentes, datos y documentos.
Responde a objetivos: la información se produce para usos definidos.
Acompaña el ciclo de vida: puede emplearse desde la planificación hasta la operación.
BIM no debe medirse únicamente por la cantidad de elementos modelados. Su madurez se refleja en la capacidad del proyecto para producir información adecuada, compartirla de forma controlada y utilizarla con confianza.
Ahora que sabemos que BIM es una metodología para gestionar información y coordinar decisiones, podemos responder una pregunta frecuente:

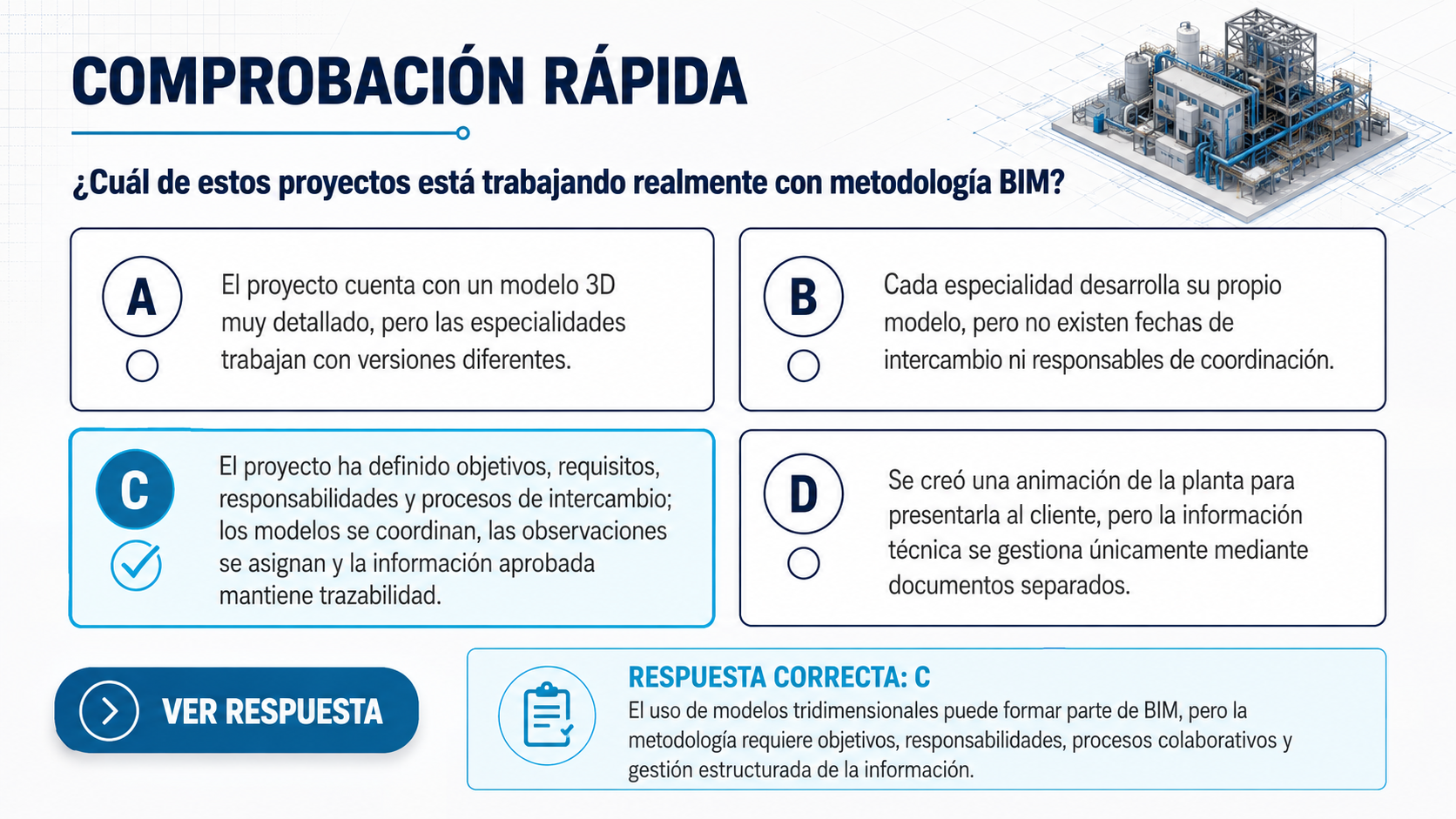

Si un proyecto utiliza un programa BIM y genera un modelo 3D, ¿significa que ya está trabajando bajo metodología BIM?
La respuesta es no necesariamente.
En el siguiente apartado analizaremos por qué BIM no es solamente software ni modelado tridimensional, y qué diferencia existe entre una herramienta digital, un modelo de información y una implementación BIM correctamente gestionada.
Una organización puede adquirir programas especializados, capacitar modeladores y producir representaciones tridimensionales muy detalladas sin haber implementado realmente la metodología BIM.
Esto ocurre porque el software resuelve una parte del trabajo: permite crear, visualizar, analizar o coordinar información digital. Sin embargo, no define por sí mismo qué necesita el proyecto, quién debe producir cada información, cuándo debe compartirla, cómo será revisada ni qué versión puede utilizarse para tomar decisiones.
Un modelo puede verse completo y mantener problemas importantes:
