DISEÑO ESTRUCTURAL PARAMÉTRICO: PYTHON, IA Y OPTIMIZACIÓN DETRÁS DE LA PRÓXIMA GENERACIÓN DE ESTRUCTURAS

1.     ¿POR QUÉ EL DISEÑO ESTRUCTURAL NECESITA NUEVAS HERRAMIENTAS?

El diseño estructural contemporáneo ya no puede evaluarse únicamente desde una lógica de “cumple” o “no cumple”. Una solución válida debe responder simultáneamente a exigencias de seguridad, estabilidad, rigidez, desempeño en servicio, durabilidad y eficiencia en el uso de materiales. En proyectos complejos, además, debe integrarse correctamente con las condiciones de fabricación, montaje, operación y coordinación con las demás disciplinas.

A medida que aumenta la complejidad de una instalación minera o industrial, también crece el número de variables que intervienen en cada decisión. Geometría, luces, niveles, materiales, secciones, condiciones de apoyo, cargas permanentes y variables, acciones sísmicas, viento, equipos, tuberías, bandejas eléctricas, accesos y más factores independientes. Una modificación en cualquiera de ellos puede alterar esfuerzos, desplazamientos, estabilidad, peso estructural, cimentaciones y requerimientos constructivos.

Esto convierte al diseño estructural en un problema de alta dimensionalidad, múltiples objetivos y múltiples restricciones. El desafío ya no consiste únicamente en ejecutar correctamente el análisis, sino en identificar configuraciones capaces de alcanzar un mejor equilibrio entre desempeño, consumo de material, robustez, constructabilidad y costo. Una estructura puede estar correctamente calculada y, aun así, no representar la alternativa más eficiente para el proyecto.

Por ello, el diseño estructural está evolucionando hacia metodologías que amplían la capacidad de exploración del ingeniero mediante modelado paramétrico, automatización, programación con Python, algoritmos de optimización e Inteligencia Artificial. Estas herramientas permiten analizar más escenarios, comparar configuraciones y dedicar mayor atención a aquellas decisiones que realmente condicionan el desempeño global de la solución.



1.1. EL LÍMITE DE DISEÑAR UNA ALTERNATIVA A LA VEZ

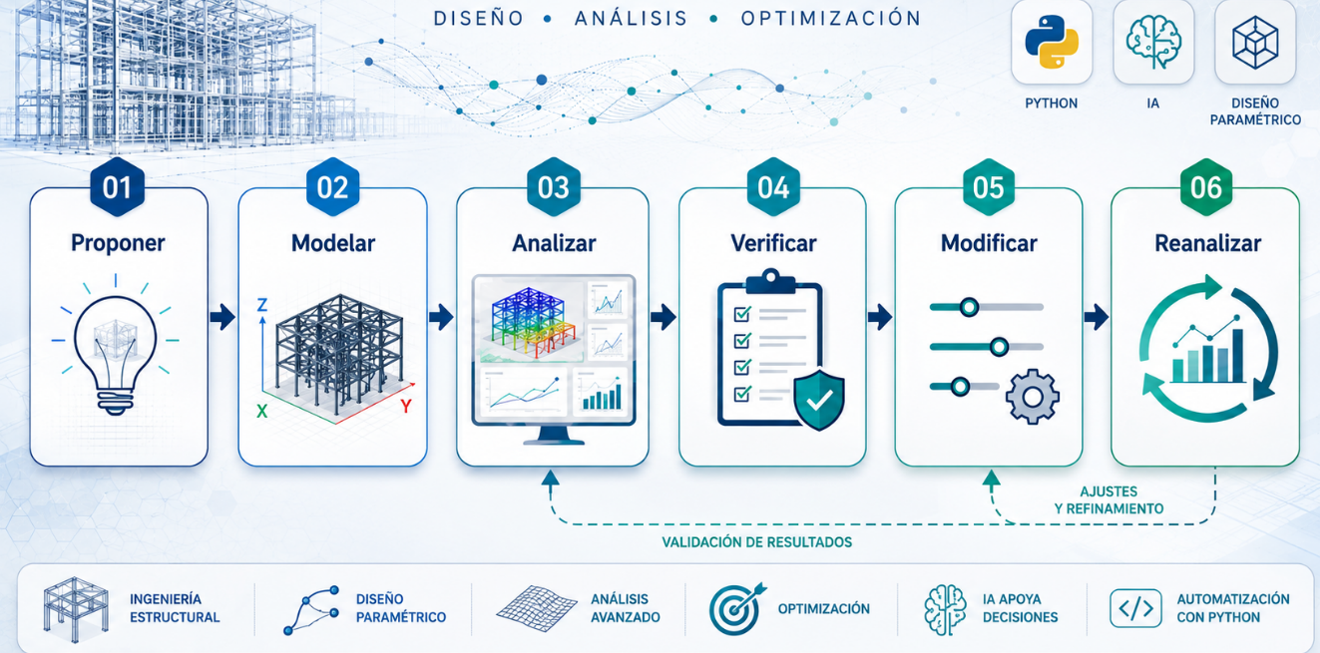

En un flujo convencional, el ingeniero define una configuración estructural, desarrolla el modelo analítico, aplica las acciones correspondientes, ejecuta el análisis, verifica los resultados y posteriormente ajusta aquellos elementos que requieren modificación. Cada cambio obliga a recorrer nuevamente una parte importante del proceso:

PROPONER → MODELAR → ANALIZAR → VERIFICAR → MODIFICAR → REANALIZAR





El procedimiento es técnicamente válido y continúa siendo la base de gran parte de la práctica profesional. Su principal limitación aparece cuando el número de variables aumenta. Cambiar luces, alturas, perfiles, secciones, materiales, apoyos o configuraciones de arriostramiento puede generar decenas, cientos o incluso miles de combinaciones posibles. Evaluarlas manualmente dentro de los plazos habituales de ingeniería resulta prácticamente inviable.

Por esta razón, alcanzar una solución que cumpla con resistencia, estabilidad y servicio no significa necesariamente haber encontrado la configuración más eficiente. Pueden permanecer elementos con baja utilización, distribuciones de rigidez poco equilibradas o alternativas capaces de reducir peso y demanda sobre cimentaciones sin comprometer el desempeño estructural.

Investigaciones recientes con OpenSeesPy muestran cómo la parametrización permite ampliar este espacio de exploración: dimensiones, geometría y propiedades pueden modificarse de forma controlada mientras el análisis y las verificaciones se ejecutan de manera iterativa. El cambio fundamental consiste en dejar de depender exclusivamente de una secuencia manual de prueba y ajuste, y comenzar a explorar sistemáticamente familias completas de soluciones estructurales.



1.2. UNA VARIABLE CAMBIA TODO

En una estructura, casi ninguna decisión relevante actúa de forma aislada. Modificar una luz, reducir una sección, variar una altura o cambiar una configuración de apoyo no produce únicamente un ajuste local: puede alterar esfuerzos internos, deformaciones, rigidez global, estabilidad, periodos de vibración y respuesta sísmica. En otras palabras, una modificación geométrica o resistente no solo cambia un elemento; puede modificar el comportamiento del sistema completo.

Esta condición se vuelve todavía más importante en proyectos mineros e industriales, donde la estructura no se evalúa de manera independiente, sino como soporte de equipos, tuberías, bandejas eléctricas, plataformas, accesos operativos y requerimientos de montaje. Por ello, una mejora aparente en un miembro estructural puede generar efectos no deseados sobre otras disciplinas o sobre el desempeño global del conjunto.

Los estudios de diseño paramétrico muestran precisamente que pequeñas variaciones geométricas pueden producir cambios significativos en fuerzas internas, rigidez y estabilidad, especialmente en sistemas estructurales de mayor complejidad, esto obliga a dejar de pensar la estructura como una suma de piezas independientes y comenzar a entenderla como un sistema de variables relacionadas entre sí.



CUADRO 1. EFECTO EN CADENA DE UNA DECISIÓN ESTRUCTURAL

Cambio inicial	Efecto estructural directo	Impacto potencial en el sistema
Aumentar una luz	Incremento de momentos y deformaciones	Mayores secciones, más peso y mayor demanda en apoyos
Reducir una sección	Menor peso propio	Menor rigidez, mayores desplazamientos y posible pérdida de eficiencia global
Incrementar la altura libre	Variación de rigidez lateral y esbeltez	Cambios en estabilidad, derivas y respuesta sísmica
Modificar apoyos o restricciones	Redistribución de esfuerzos	Alteración de reacciones, conexiones y cimentaciones
Cambiar geometría general	Nueva distribución de cargas	Cambios en comportamiento global, fabricación y montaje



CUADRO 2. POR QUÉ UNA VARIABLE NO DEBE ANALIZARSE AISLADA

Variable	No solo afecta…	También puede afectar…
Geometría	Forma de la estructura	Rigidez, estabilidad y distribución de cargas
Sección	Resistencia del elemento	Peso total, demanda en cimentación y costos de montaje
Material	Capacidad resistente	Masa, deformabilidad, durabilidad y comportamiento dinámico
Configuración estructural	Recorrido de cargas	Compatibilidad con arquitectura, piping, equipos y mantenimiento
Altura / luces	Dimensión espacial	Fabricación, transporte, interferencias y secuencia constructiva



Aquí aparece una de las principales fortalezas del diseño paramétrico: las relaciones entre variables pueden definirse previamente mediante reglas. De este modo, cuando cambia un parámetro de entrada, el modelo actualiza automáticamente los elementos vinculados y genera una nueva configuración coherente, evitando reconstruir la estructura desde cero.

Dicho de otra manera:

UNA VARIABLE CAMBIA → EL SISTEMA RESPONDE → EL MODELO SE ACTUALIZA → LA ESTRUCTURA VUELVE A EVALUARSE

Ese cambio de enfoque es fundamental, porque permite pasar de modificar elementos individualmente a controlar un espacio completo de diseño, que es precisamente la base sobre la que después operan Python, la optimización y la Inteligencia Artificial.



1.3. DE MODELAR ESTRUCTURAS A DISEÑAR DECISIONES

Este es el verdadero cambio de enfoque ya que, en lugar de definir únicamente una estructura terminada, el ingeniero comienza a establecer:

• qué puede variar
• qué condiciones deben cumplirse
• qué comportamiento desea mejorar y
• cómo se relacionan las variables entre sí.

A partir de esas reglas, herramientas como Python pueden automatizar procesos; los algoritmos de optimización pueden explorar diferentes configuraciones; y los modelos de Inteligencia Artificial pueden utilizar datos estructurales para apoyar la búsqueda y predicción de soluciones.

La investigación reciente agrupa parte de esta evolución bajo el concepto de Artificial Intelligence-Aided Design — AIAD, orientado a complementar el diseño convencional frente a problemas estructurales cada vez más multidimensionales y sometidos a múltiples objetivos y restricciones.





La transformación, por tanto, no consiste en sustituir el criterio del ingeniero por un algoritmo, sino en ampliar su capacidad para explorar escenarios que mediante iteraciones manuales serían difíciles de evaluar en tiempo y escala.

¿Qué ocurre cuando el ingeniero deja de analizar una alternativa a la vez y comienza a definir el sistema capaz de generar, evaluar y optimizar múltiples soluciones?



2.     ¿QUÉ ES EL DISEÑO ESTRUCTURAL PARAMÉTRICO?

El diseño estructural paramétrico es una metodología en la que la estructura deja de definirse únicamente como una geometría fija y pasa a construirse mediante parámetros, relaciones y reglas capaces de controlar su configuración. En lugar de modelar cada alternativa desde cero, se establece qué variables pueden modificarse y cómo debe responder el sistema cuando alguna de ellas cambia. Este enfoque resulta especialmente útil en estructuras donde pequeñas variaciones geométricas pueden alterar significativamente la distribución de esfuerzos, la rigidez o la estabilidad. La investigación analizada muestra que los modelos paramétricos permiten explorar sistemáticamente distintas configuraciones y conectar esa geometría directamente con procesos posteriores de análisis y optimización.

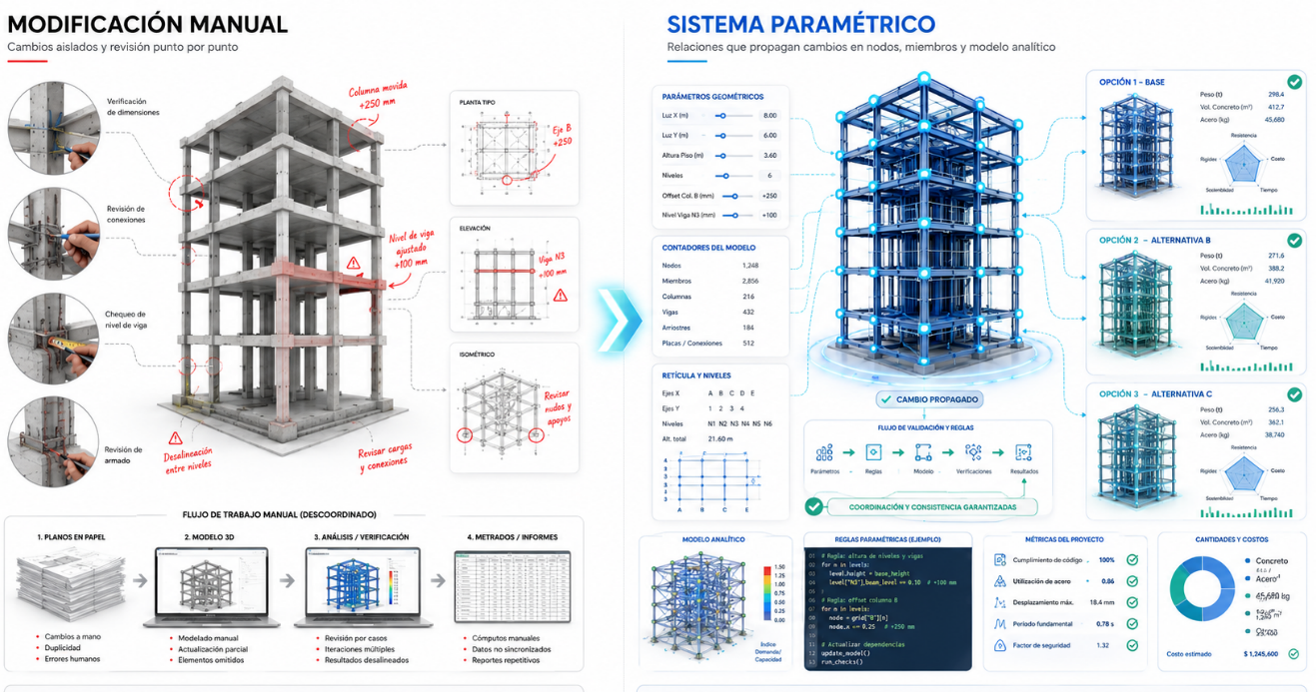

2.1. DE GEOMETRÍA FIJA A SISTEMA PARAMÉTRICO

En un enfoque convencional, la geometría suele tratarse como una definición que se modifica directamente: se mueve un nodo, se cambia una sección, se ajusta una luz y luego se revisa qué consecuencias produjo ese cambio. El problema aparece cuando esas modificaciones comienzan a acumularse. Cada ajuste puede obligar a revisar elementos relacionados, condiciones de apoyo, cargas asociadas y hasta la correspondencia entre el modelo geométrico y el modelo analítico.

El enfoque paramétrico cambia esa lógica. La estructura deja de depender únicamente de objetos dibujados y pasa a responder a relaciones, reglas y dependencias previamente definidas. De esta manera, cuando cambia una condición relevante del diseño, el resto del sistema puede actualizarse de forma coherente, manteniendo la continuidad entre geometría, propiedades y modelo analítico, esto permite generar y comparar múltiples configuraciones dentro de un mismo flujo de trabajo, reducir reajustes manuales y disminuir inconsistencias entre lo que se modela y lo que finalmente se analiza. El valor no está solo en producir variantes con mayor rapidez, sino en conservar el control sobre cómo cada cambio se propaga a través del sistema estructural.



Enfoque convencional	Enfoque paramétrico
Se modifica directamente la geometría	Se modifican las reglas que gobiernan la geometría
Cada cambio puede requerir reajustes manuales	Las relaciones se actualizan de forma coordinada
El modelo suele evolucionar por iteraciones aisladas	El modelo evoluciona como un sistema conectado
La comparación entre alternativas consume más tiempo	Las variantes pueden generarse y evaluarse con mayor rapidez
Existe mayor riesgo de inconsistencias entre modelos	Se busca mantener continuidad entre geometría y análisis





2.2. ¿QUÉ SE PUEDE PARAMETRIZAR?

Parametrizar una estructura no consiste en convertir cada dimensión del modelo en una variable editable. Un modelo con demasiados parámetros puede volverse difícil de controlar, interpretar y validar. La verdadera utilidad aparece cuando se identifican aquellas variables que condicionan de manera significativa la geometría, el comportamiento estructural o la configuración del sistema y se establecen relaciones claras entre ellas.

Por ello, la parametrización debe responder a una pregunta previa: ¿qué decisiones queremos poder explorar? Si el objetivo es estudiar diferentes configuraciones, pueden parametrizarse luces, alturas o separación entre elementos; si se busca evaluar eficiencia estructural, pueden variar secciones, materiales o configuraciones resistentes; y si interesa estudiar la respuesta del sistema, también pueden incorporarse condiciones de apoyo y determinadas acciones de diseño.



DEL PARÁMETRO A LA DECISIÓN

Familia de variables	Ejemplos	¿Qué permite explorar?
Geometría	Luces, alturas, posición de nodos, separaciones	Configuración y proporciones del sistema
Configuración estructural	Número de elementos, arriostramientos, disposición resistente	Diferentes esquemas de transmisión de cargas
Secciones	Dimensiones de vigas, columnas o perfiles	Rigidez, resistencia y consumo de material
Materiales	Propiedades mecánicas	Respuesta, peso y desempeño estructural
Condiciones de borde	Apoyos, restricciones, vínculos	Redistribución de esfuerzos y comportamiento global
Acciones	Magnitudes o escenarios de carga	Sensibilidad de la estructura frente a distintas solicitaciones



Lo importante es que estas variables no operan de manera independiente. Una modificación en la geometría puede cambiar longitudes, rigideces y distribución de esfuerzos; esto puede exigir nuevas secciones y alterar reacciones o desplazamientos. El modelo paramétrico conserva esas relaciones y permite que una modificación inicial se propague de manera coherente a través del sistema.

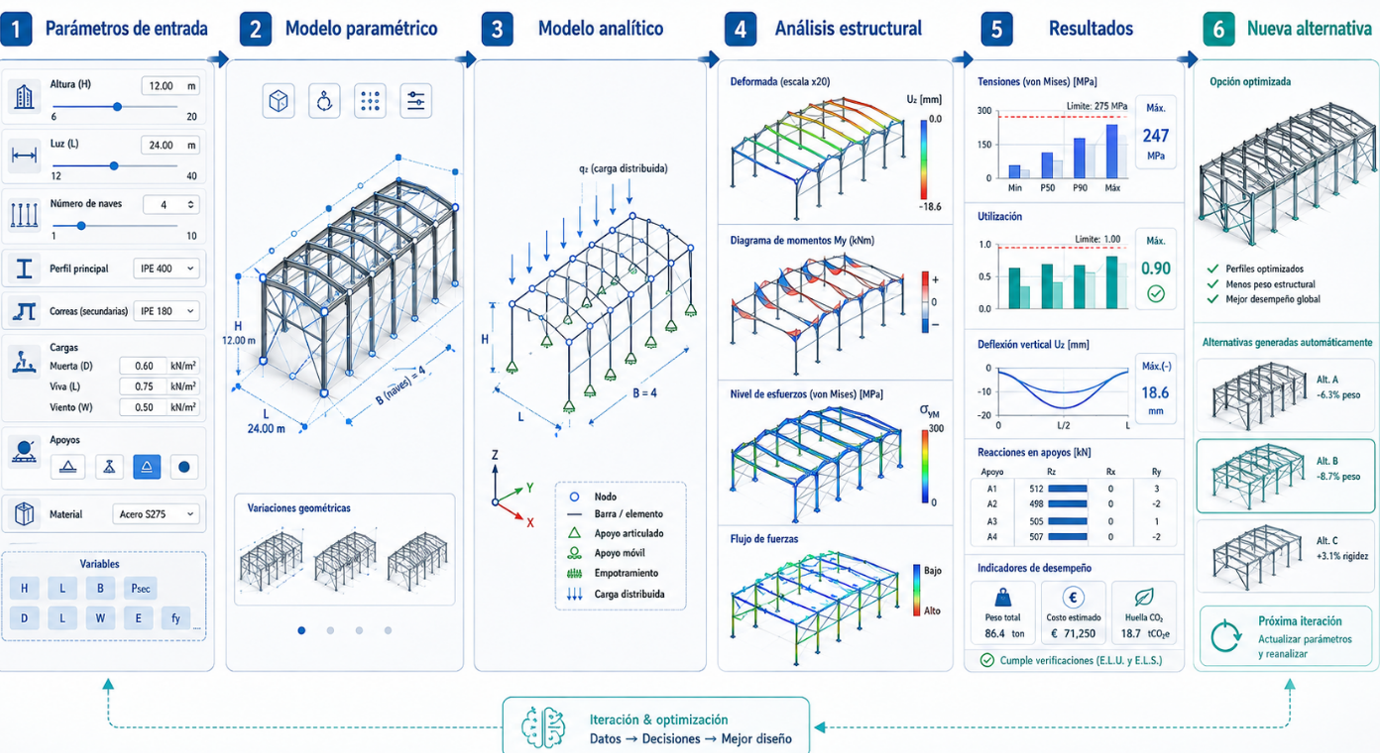

2.3. UN MODELO QUE CONECTA GEOMETRÍA Y ANÁLISIS

El verdadero potencial del diseño paramétrico aparece cuando el modelo deja de ser únicamente una herramienta geométrica y se conecta directamente con el análisis estructural, como por ejemplo se identifica en dos enfoques principales. En uno, el solver de elementos finitos se encuentra integrado dentro del propio entorno paramétrico; en el otro, el entorno paramétrico funciona como generador de geometría y datos que se transfieren hacia un software especializado de análisis estructural.

Esta conexión es importante porque permite que cada alternativa generada pueda evaluarse estructuralmente sin reconstruir manualmente todo el modelo. Un workflow típico puede entenderse así:





3.     PYTHON COMO MOTOR DE AUTOMATIZACIÓN ESTRUCTURAL

Python aporta valor al diseño estructural no porque reemplace a los programas especializados de cálculo, sino porque permite conectar y automatizar etapas que normalmente se ejecutan de forma separada. A partir de un conjunto de parámetros puede generar geometrías, construir modelos analíticos, asignar propiedades, ejecutar análisis, extraer resultados y preparar nuevas iteraciones dentro de un mismo flujo de trabajo.

Su principal ventaja está en transformar operaciones repetitivas en reglas programables y reproducibles. En lugar de modificar manualmente una estructura, ejecutar el análisis y revisar los resultados en cada iteración, un script puede repetir esa secuencia para distintas combinaciones de variables manteniendo una lógica común. Así, el software de análisis deja de utilizarse únicamente como una herramienta aislada y pasa a formar parte de un sistema computacional de diseño.



¿QUÉ PUEDE AUTOMATIZAR PYTHON?

Etapa	Aplicación dentro del diseño estructural
Entrada de datos	Geometría, materiales, secciones, cargas y condiciones de apoyo
Generación del modelo	Creación automática de nodos, barras, superficies y relaciones geométricas
Asignación de propiedades	Materiales, perfiles, restricciones y parámetros estructurales
Análisis	Ejecución repetitiva de modelos bajo distintas configuraciones
Procesamiento de resultados	Desplazamientos, reacciones, esfuerzos, deformaciones y otros indicadores
Iteración	Modificación de variables y generación automática de nuevas alternativas



La ventaja no está en calcular más rápido una única estructura, sino en poder repetir el proceso de forma controlada sobre muchas configuraciones.

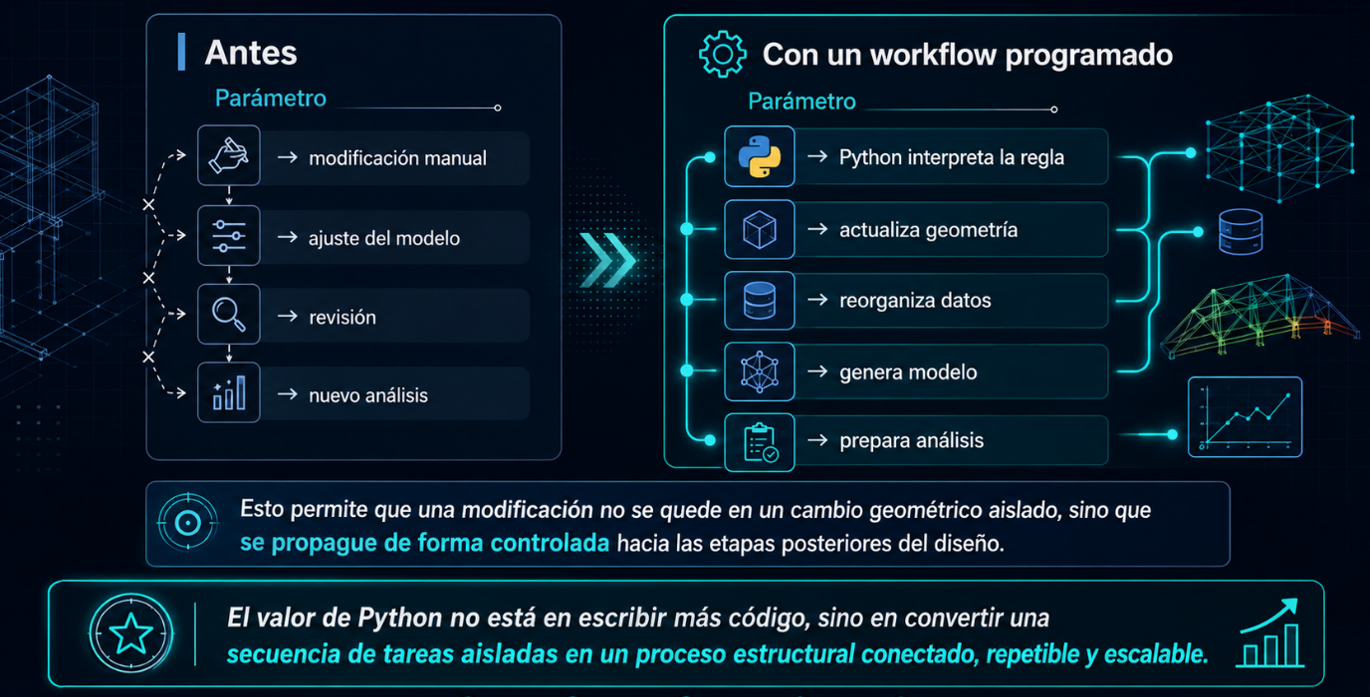

3.1. DEL SCRIPT AL FLUJO DE TRABAJO

En un entorno paramétrico, Python no funciona únicamente como una herramienta para ejecutar cálculos o automatizar comandos. Su verdadero valor aparece cuando se utiliza para conectar parámetros, geometría, lógica estructural, análisis y resultados dentro de una misma secuencia controlada.

Un script puede recibir variables de entrada, generar nodos y elementos, aplicar reglas geométricas, organizar información y reconstruir automáticamente el modelo cuando alguna condición cambia. De esta manera, el proceso deja de depender de operaciones manuales aisladas y comienza a comportarse como un sistema reproducible.



DE UNA TAREA AISLADA A UN PROCESO CONECTADO

Nivel	Qué hace Python	Resultado
Script básico	Ejecuta una operación específica	Automatiza una tarea
Script paramétrico	Lee variables y modifica geometría	Genera diferentes configuraciones
Workflow estructural	Conecta geometría, propiedades y análisis	Mantiene continuidad entre etapas
Proceso iterativo	Ejecuta, evalúa y vuelve a modificar	Prepara el modelo para optimización



La integración con entornos como Grasshopper permite concentrar en Python aquellas relaciones que requieren iteraciones, validaciones, condiciones lógicas o generación geométrica compleja. En lugar de construir largas cadenas de operaciones visuales, la lógica puede centralizarse en un script que controle cómo se genera y actualiza la estructura.





3.2. PYTHON + OPENSEESPY

OpenSeesPy lleva esta lógica directamente al análisis estructural. Es una interfaz en Python del framework OpenSees, permitiendo utilizar sus modelos de elementos finitos y algoritmos de análisis desde un entorno de programación.

Con ello, el ingeniero puede programar la creación de:

• Nodos y elementos;
• Materiales y secciones;
• Apoyos y restricciones;
• Cargas y combinaciones;
• Análisis estáticos, modales o dinámicos;
• Extracción de desplazamientos, fuerzas y reacciones.

OpenSeesPy se utiliza precisamente para generar automáticamente diferentes configuraciones estructurales, variando geometría, dimensiones de elementos y propiedades de materiales antes de ejecutar el análisis.



3.3. AUTOMATIZAR NO ES OPTIMIZAR

Python puede generar decenas o cientos de configuraciones estructurales, ejecutar sus análisis y procesar los resultados de forma automática. Sin embargo, repetir un proceso muchas veces no significa que el sistema esté buscando una mejor solución. Mientras las alternativas estén previamente definidas y el script únicamente las recorra, seguimos hablando de automatización.

La diferencia aparece cuando el proceso incorpora variables de diseño, objetivos, restricciones y una estrategia de búsqueda capaz de decidir qué configuraciones evaluar y cómo avanzar hacia soluciones con mejor desempeño.



DOS LÓGICAS DIFERENTES

Automatización	Optimización
Ejecuta un proceso definido	Busca soluciones dentro de un espacio de diseño
Repite análisis automáticamente	Decide qué alternativas conviene explorar
Trabaja con configuraciones previamente establecidas	Modifica variables de diseño
Procesa resultados	Compara el desempeño de las alternativas
No determina por sí sola cuál solución es mejor	Evalúa soluciones según objetivos y restricciones
Ejecuta un proceso definido	Busca soluciones dentro de un espacio de diseño



La diferencia puede resumirse en dos preguntas:

Automatización:

“Ejecuta este procedimiento para todas estas alternativas.”

Optimización:

“¿Qué combinación de variables satisface mejor los objetivos sin incumplir las restricciones?”



4.     DEL DISEÑO PARAMÉTRICO A LA OPTIMIZACIÓN ESTRUCTURAL

El diseño paramétrico permite definir qué variables pueden cambiar y cómo se relacionan entre sí. La automatización permite ejecutar esas variaciones de manera repetitiva. La optimización incorpora un tercer componente: un criterio para buscar, comparar y seleccionar configuraciones dentro de ese espacio de diseño.

El cambio es importante porque ya no se trata únicamente de generar alternativas, sino de evaluar sistemáticamente su desempeño. Una estructura puede cumplir con resistencia y servicio, pero presentar mayor peso, rigidez mal distribuida, utilización poco uniforme de sus elementos o una configuración menos conveniente frente a otras soluciones posibles. La optimización busca precisamente identificar alternativas que alcancen un mejor equilibrio entre los objetivos definidos y las restricciones que el diseño debe respetar.



DE EXPLORAR ALTERNATIVAS A DIRIGIR LA BÚSQUEDA

Etapa	Qué aporta	Pregunta principal
Diseño paramétrico	Define variables y relaciones	¿Qué puede cambiar?
Automatización	Ejecuta modelos y análisis repetidamente	¿Cómo evaluamos muchas alternativas?
Optimización	Introduce objetivos, restricciones y estrategia de búsqueda	¿Hacia qué soluciones conviene avanzar?



La optimización estructural puede entenderse como un proceso donde cada alternativa es evaluada según determinadas reglas. Si una configuración incumple una restricción crítica, deja de ser viable; si cumple, puede compararse con otras utilizando uno o varios indicadores de desempeño.





4.1. ¿QUÉ PODEMOS OPTIMIZAR?

La respuesta depende del problema estructural. No existe una única variable ni un único objetivo válido para todos los proyectos. Una optimización puede enfocarse en reducir consumo de material, controlar desplazamientos, mejorar la utilización de los elementos o encontrar una configuración geométrica más eficiente, siempre dentro de límites previamente definidos.



VARIABLES, OBJETIVOS Y RESTRICCIONES

Componente	Ejemplos	Función dentro de la optimización
Variables de diseño	Secciones, dimensiones, luces, alturas, materiales, configuración	Son los parámetros que el algoritmo puede modificar
Objetivos	Peso, consumo de material, costo, utilización, deformación	Definen qué se busca mejorar
Restricciones	Resistencia, estabilidad, derivas, desplazamientos, límites geométricos	Determinan qué soluciones son aceptables
Resultados de análisis	Esfuerzos, reacciones, desplazamientos, modos, utilización	Permiten evaluar cada alternativa



Un ejemplo sencillo sería la selección de perfiles de una estructura metálica. Reducir las secciones puede disminuir el peso total, pero también modificar rigidez, desplazamientos, estabilidad y esfuerzos. Por ello, el algoritmo no puede limitarse a “buscar el perfil más ligero”; debe comprobar simultáneamente que cada alternativa continúe satisfaciendo las restricciones estructurales establecidas.

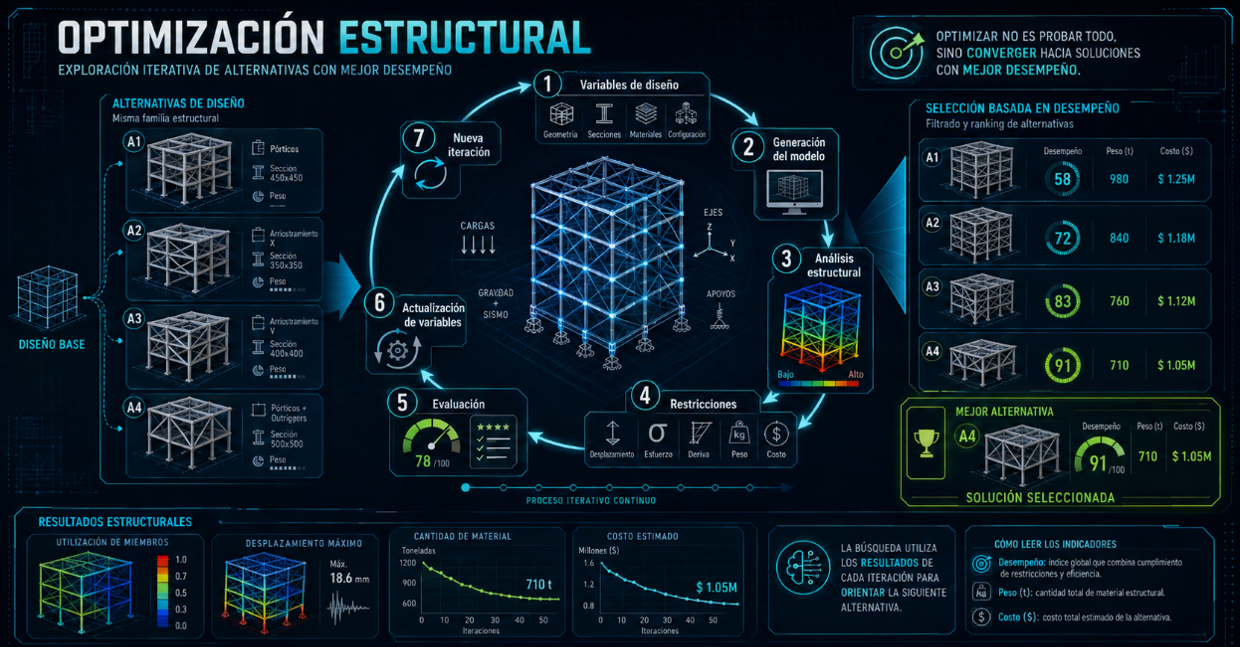

5.     ¿CÓMO FUNCIONA UN CICLO DE DISEÑO Y OPTIMIZACIÓN?

Una vez definidas las variables del modelo, las restricciones que deben cumplirse y los objetivos que se quieren mejorar, el proceso puede convertirse en un ciclo continuo de generación, análisis y decisión. Cada configuración estructural produce resultados que permiten determinar si conviene conservarla, modificarla o descartarla ya que, la diferencia frente al proceso convencional está en que el análisis deja de ser únicamente una instancia de verificación. Sus resultados pasan a alimentar directamente la siguiente decisión de diseño. De esta manera, desplazamientos, esfuerzos, utilización, estabilidad o peso estructural se convierten en información activa dentro del proceso.

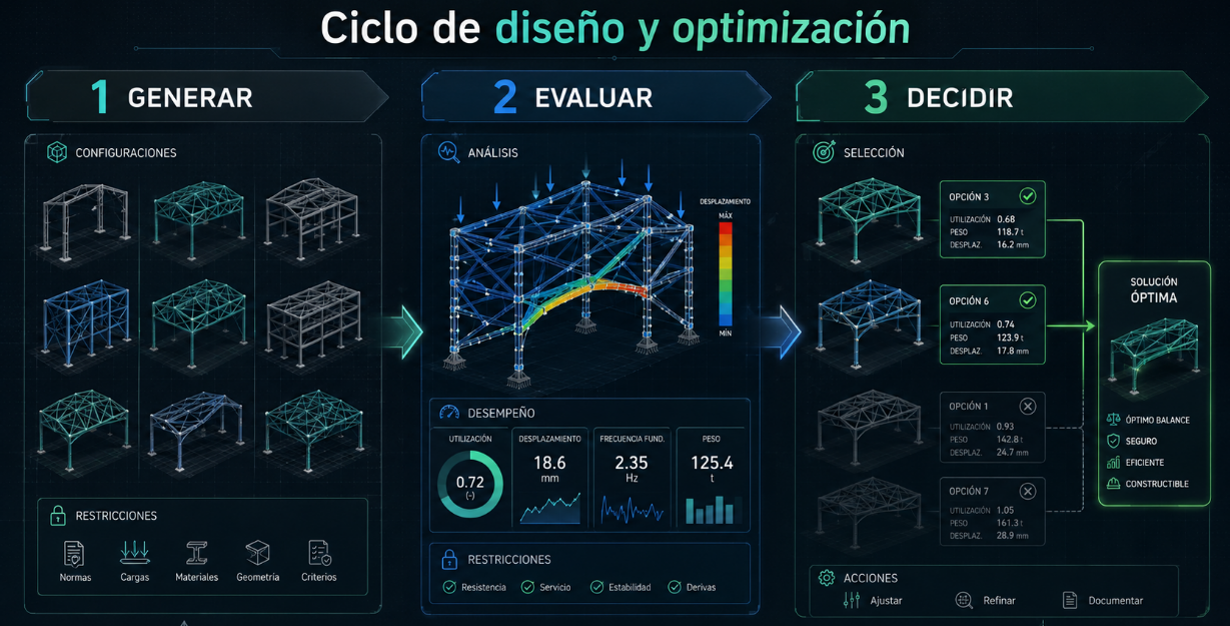

5.1. TRES MOMENTOS DENTRO DEL CICLO

En lugar de entender el workflow como una larga secuencia de operaciones, puede organizarse en tres momentos principales:



GENERAR	EVALUAR	DECIDIR
Se define una nueva configuración a partir de las variables del modelo.	Se analiza su comportamiento y se verifican las restricciones.	Los resultados determinan qué modificar, conservar o descartar.
Geometría, secciones, materiales y configuración.	Esfuerzos, desplazamientos, estabilidad, utilización y otros indicadores.	Ajuste de parámetros y generación de una nueva alternativa.



Estos tres momentos forman un circuito. Una decisión modifica los parámetros; los parámetros producen una nueva estructura; la estructura genera una nueva respuesta; y esa respuesta vuelve a convertirse en información para decidir. Esta lógica permite recorrer progresivamente diferentes regiones del espacio de diseño sin reconstruir manualmente cada alternativa.





5.2. NO TODAS LAS ALTERNATIVAS AVANZAN

Una de las funciones más importantes del ciclo es separar rápidamente las configuraciones viables de aquellas que no aportan al objetivo del diseño, como por ejemplo; una alternativa podría presentar bajo peso estructural, pero exceder los desplazamientos permitidos, otra podría ofrecer excelente rigidez, pero requerir una cantidad innecesaria de material, una tercera puede no ser la mejor en un único indicador, pero mostrar un comportamiento más equilibrado entre resistencia, rigidez y utilización.



RESULTADO	DECISIÓN DENTRO DEL PROCESO
Incumple una restricción	Descartar o corregir
Cumple, pero presenta bajo desempeño	Modificar
Mejora alguno de los objetivos	Conservar como candidata
Presenta un mejor equilibrio global	Priorizar para continuar la evaluación



Esto evita interpretar la optimización como una simple búsqueda de mínimos. El sistema no pregunta únicamente “¿cuál pesa menos?”, sino “¿qué alternativas continúan siendo válidas mientras mejoran los criterios que gobiernan el diseño?”



5.3. UNA ITERACIÓN DEBE PRODUCIR INFORMACIÓN ÚTIL

El valor del ciclo aparece cuando los resultados modifican realmente la siguiente exploración; por ejemplo, una estructura con deformaciones elevadas puede conducir hacia configuraciones con mayor rigidez; elementos con baja utilización pueden señalar oportunidades para ajustar secciones; concentraciones importantes de esfuerzos pueden llevar a revisar la configuración resistente; mientras que una reducción de peso que comprometa estabilidad deberá ser rechazada, aunque aparentemente represente una mejora.

DEL RESULTADO A LA DECISIÓN

Desplazamiento elevado           revisar rigidez

Baja utilización           ajustar sección

Inestabilidad                modificar configuración

Peso excesivo             explorar reducción de material

Buen desempeño global            conservar alternativa

Lo importante es que estas relaciones no constituyen necesariamente Inteligencia Artificial. Pueden responder simplemente a reglas, algoritmos de búsqueda y criterios de evaluación previamente definidos. La IA aparecerá más adelante, cuando introduzcamos modelos capaces de incorporar mecanismos adicionales de aprendizaje o generación.



6.     EXPLORAR SIN CALCULARLO TODO

Cuando un modelo incorpora más variables, también crece rápidamente el número de configuraciones posibles. Cambiar secciones, geometría, separaciones, materiales o disposición resistente puede generar un espacio de diseño demasiado grande para evaluar cada combinación mediante análisis estructurales independientes.

El desafío cambia entonces de naturaleza: ya no se trata de producir más alternativas, sino de decidir cuáles vale la pena analizar. Los algoritmos de búsqueda permiten recorrer ese espacio de forma dirigida, utilizando el desempeño de las configuraciones evaluadas para concentrar progresivamente el esfuerzo computacional en regiones con mayor potencial.

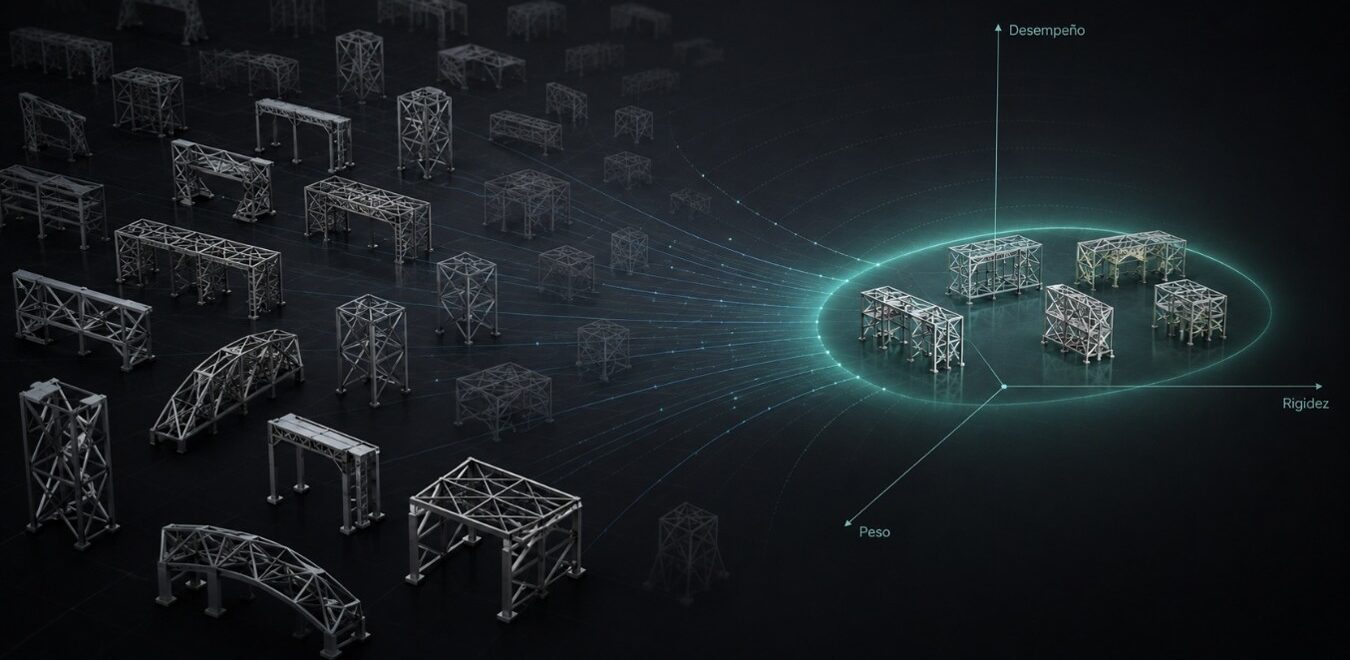

6.1. DE LA FUERZA BRUTA A UNA BÚSQUEDA DIRIGIDA

La estrategia más simple sería generar todas las combinaciones posibles, analizarlas y seleccionar posteriormente las mejores. Para problemas pequeños puede funcionar, pero pierde viabilidad cuando aumenta el número de variables y opciones disponibles.

En una estructura metálica, por ejemplo, permitir múltiples perfiles para vigas, columnas y arriostres puede producir una cantidad enorme de combinaciones. Analizarlas todas no necesariamente aporta más valor. Resulta más eficiente identificar qué modificaciones están produciendo mejores relaciones entre peso, rigidez, utilización y cumplimiento de restricciones, y utilizar esa información para orientar las siguientes configuraciones.



6.2. CUANDO MEJORAR UNA VARIABLE EMPEORA OTRA

En problemas reales, pocas veces existe un único criterio. Reducir peso puede incrementar desplazamientos; aumentar rigidez puede requerir mayor cantidad de material; disminuir el número de perfiles puede simplificar fabricación, pero alejar determinadas secciones de su máxima eficiencia. Por ello, la búsqueda puede involucrar objetivos que compiten entre sí.



EL MISMO PROBLEMA, DIFERENTES SOLUCIONES

Alternativa	Peso	Rigidez	Utilización	Lectura del resultado
A	Bajo	Media	Alta	Muy eficiente en material, pero con menor margen
B	Medio	Alta	Media	Mayor rigidez y reserva estructural
C	Medio-bajo	Alta	Alta	Mejor equilibrio entre variables
D	Alto	Muy alta	Baja	Puede existir sobredimensionamiento



La optimización multiobjetivo no necesariamente produce un único “ganador”. Puede entregar un grupo reducido de soluciones competitivas, donde mejorar un criterio implica aceptar algún compromiso en otro. Esto es particularmente importante porque la decisión final puede incorporar factores que el algoritmo no representa completamente: fabricación, disponibilidad de perfiles, conexiones, transporte, montaje, interfaces multidisciplinarias o condiciones específicas del proyecto.

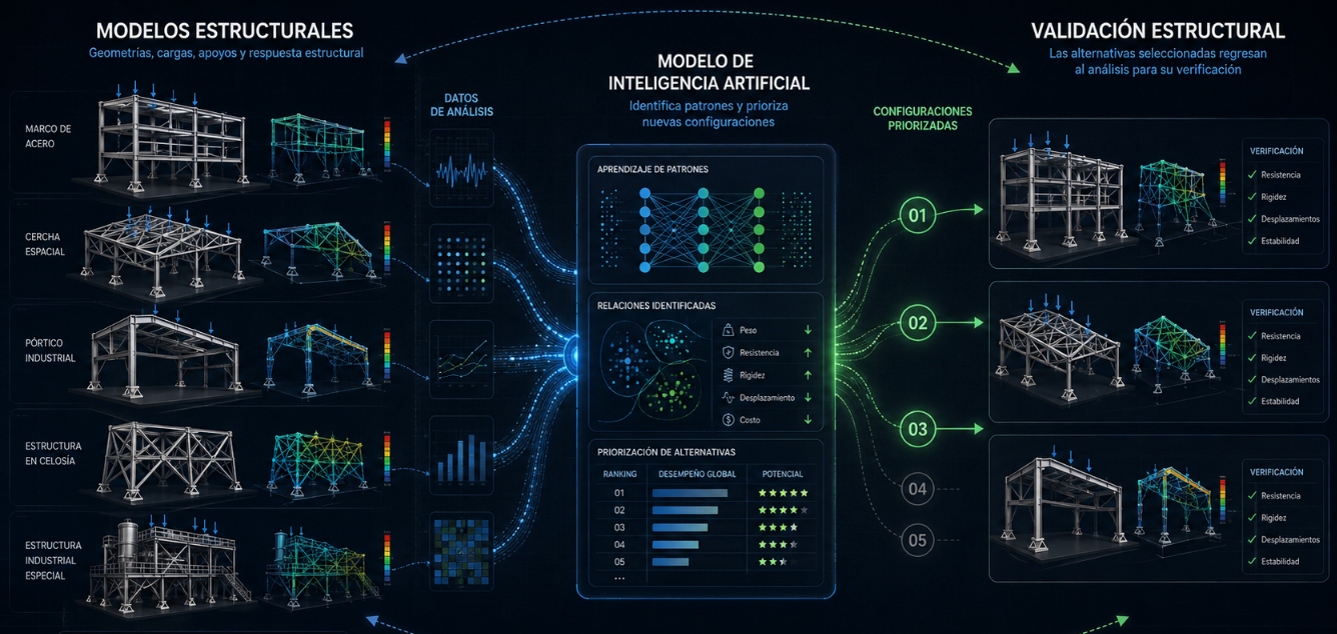

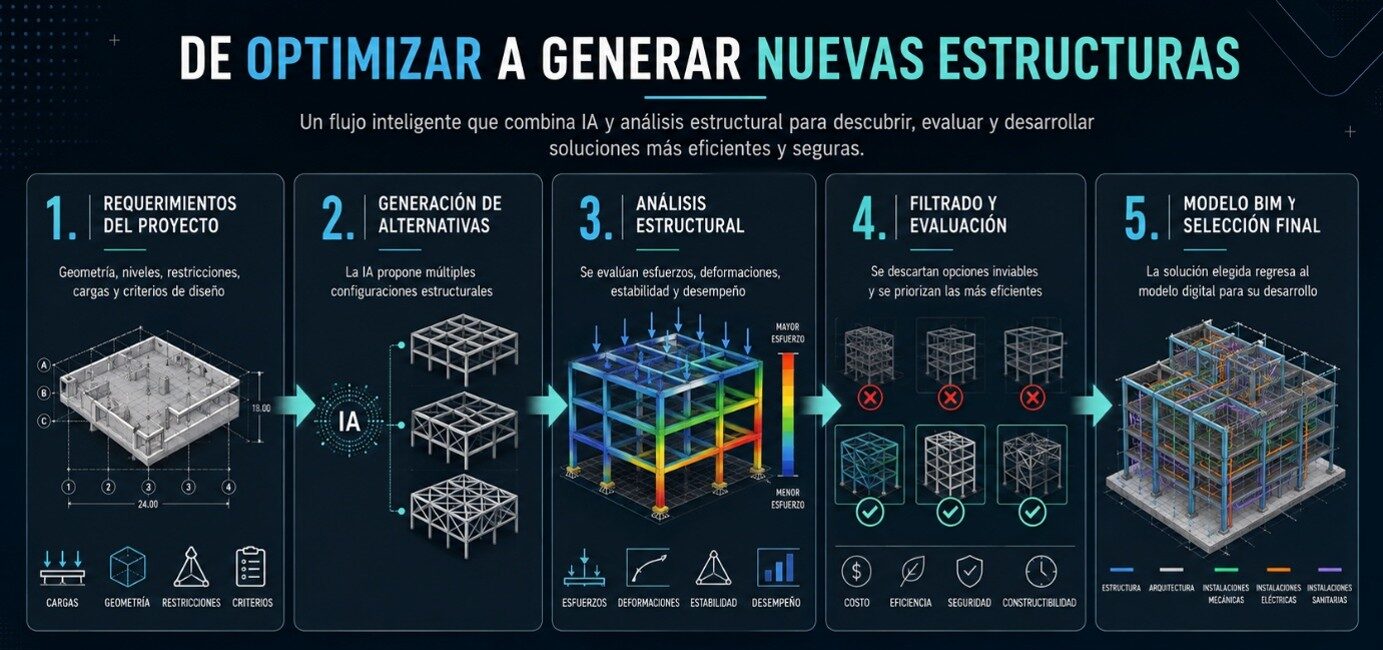

7.     ¿DÓNDE ENTRA LA INTELIGENCIA ARTIFICIAL?

Hasta aquí, una estructura puede parametrizarse, generar múltiples configuraciones, ejecutar análisis y recorrer un espacio de diseño mediante algoritmos de optimización sin necesidad de utilizar Inteligencia Artificial. La IA aparece cuando el proceso incorpora modelos capaces de aprender relaciones entre variables, reconocer patrones de comportamiento y apoyar la predicción o priorización de nuevas alternativas.

Esto resulta especialmente relevante cuando el número de configuraciones crece hasta un punto en el que analizar cada alternativa con el mismo nivel de detalle deja de ser eficiente. En estos casos, la IA puede utilizar información obtenida de modelos previamente evaluados para identificar tendencias y concentrar el esfuerzo computacional en las regiones del espacio de diseño con mayor potencial.



7.1. DEL ANÁLISIS REPETITIVO AL APRENDIZAJE

Cada modelo estructural analizado produce una relación entre determinadas condiciones de entrada y una respuesta.



Información de entrada	Respuesta estructural
Geometría	Esfuerzos
Secciones	Desplazamientos
Materiales	Reacciones
Cargas	Utilización
Apoyos	Comportamiento global



Cuando existe una cantidad suficiente de configuraciones evaluadas, esas relaciones pueden convertirse en datos para modelos capaces de reconocer patrones y estimar cómo podría responder una nueva alternativa. Dentro de un proceso de diseño, esta capacidad puede utilizarse para aproximar determinadas respuestas, clasificar configuraciones, identificar alternativas poco prometedoras o priorizar aquellas que merecen un análisis estructural más detallado.

¿DÓNDE PUEDE INTERVENIR LA IA?

Antes del análisis

Filtrando o priorizando configuraciones.

Durante la exploración

Estimando determinadas respuestas estructurales.

Después del análisis

Identificando relaciones entre variables y desempeño.

Dentro de la optimización

Orientando la búsqueda hacia regiones más prometedoras.



7.2. CUANDO LOS DATOS TAMBIÉN DEBEN RESPETAR LA FÍSICA

Un modelo de Machine Learning convencional aprende principalmente de los ejemplos utilizados durante su entrenamiento. Sin embargo, en ingeniería estructural no basta con obtener una predicción numéricamente cercana: la respuesta también debe ser coherente con el comportamiento físico del sistema.

Aquí aparece el concepto de Physics-Informed AI, donde principios como equilibrio, compatibilidad, condiciones de borde y comportamiento mecánico pueden incorporarse dentro del proceso de aprendizaje.



Machine Learning	Physics-Informed AI
Aprende relaciones a partir de datos	Combina datos y principios físicos
Reconoce patrones entrada–respuesta	Busca mantener consistencia física
Depende de la calidad y representatividad de los datos	Incorpora restricciones adicionales del problema
Puede aproximar determinadas respuestas	Puede integrar aprendizaje y conocimiento mecánico



La diferencia es importante porque introduce una condición adicional:

No basta con que una respuesta sea estadísticamente probable; también debe tener sentido estructural.





8.     DE OPTIMIZAR A GENERAR NUEVAS ESTRUCTURAS

Hasta ahora, el proceso parte de un espacio de diseño previamente definido: se establecen variables, se generan configuraciones y los algoritmos buscan aquellas que ofrecen un mejor desempeño. La IA generativa introduce un cambio adicional: el sistema puede participar en la creación de nuevas configuraciones estructurales a partir de condiciones y requerimientos de entrada. Esto amplía el alcance del proceso. En lugar de limitarse a modificar dimensiones o seleccionar secciones dentro de una estructura conocida, un sistema generativo puede explorar diferentes distribuciones, geometrías o configuraciones resistentes y producir alternativas que posteriormente deberán ser analizadas y verificadas.



8.1. DE LA BÚSQUEDA A LA GENERACIÓN

La optimización y la generación persiguen objetivos relacionados, pero operan de manera diferente. Un proceso generativo puede recibir información como geometría disponible, altura, condiciones sísmicas, distribución arquitectónica, restricciones espaciales o requerimientos estructurales y utilizarla para producir diferentes configuraciones candidatas. Sin embargo, generar una alternativa no significa que esta sea automáticamente válida, porque en cada propuesta se debe regresar al entorno de ingeniería para comprobar su comportamiento, restricciones y compatibilidad con las condiciones reales del proyecto.

GENERAR → ANALIZAR → FILTRAR → VALIDAR



8.2. IA GENERATIVA + BIM: DEL MODELO A UN SISTEMA CONECTADO

La integración entre Inteligencia Artificial generativa y BIM permite plantear workflows donde la información del proyecto deja de funcionar únicamente como representación geométrica y comienza a convertirse en una fuente estructurada de condiciones para generar y evaluar alternativas.

En aplicaciones recientes, este enfoque permite utilizar información del edificio y determinadas condiciones de diseño para producir configuraciones estructurales que posteriormente pueden incorporarse nuevamente al entorno BIM para continuar su desarrollo y revisión.

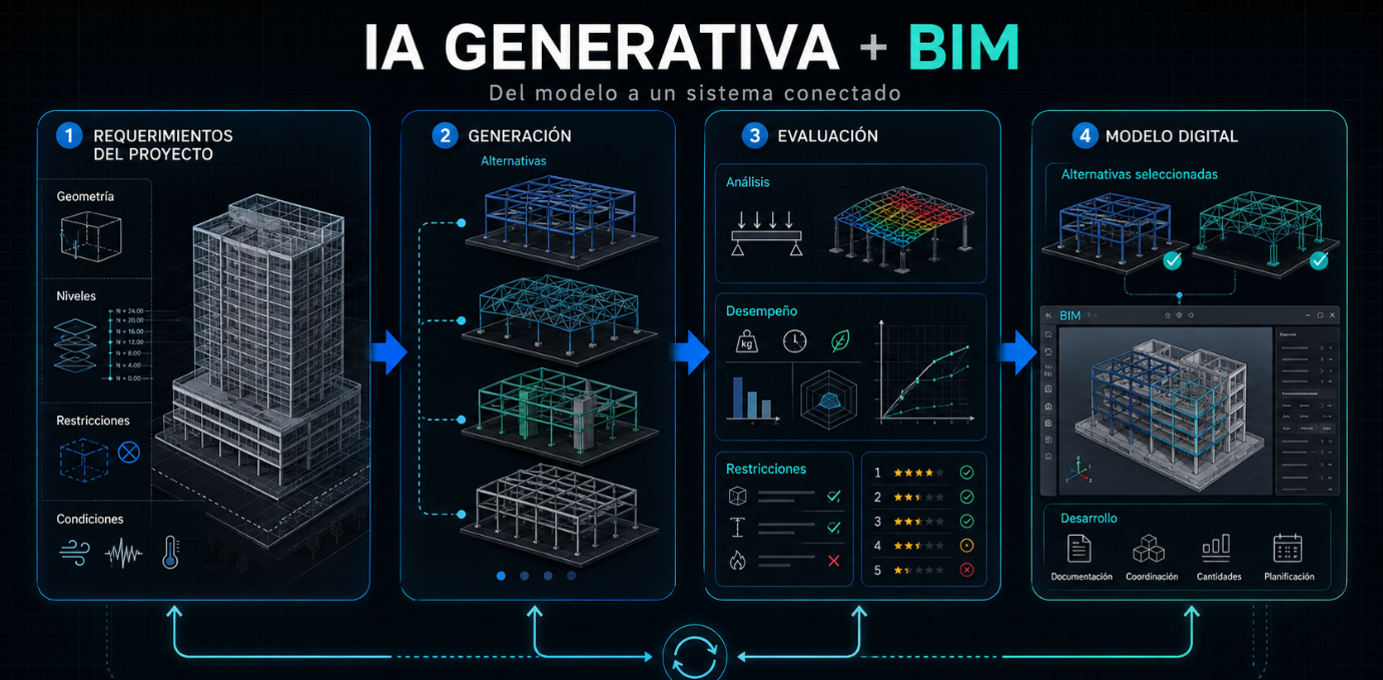

La lógica puede representarse mediante cuatro componentes conectados:





Este tipo de integración puede reducir la distancia entre generación conceptual, análisis estructural y desarrollo digital del proyecto, siempre que exista una estructura de datos suficientemente consistente entre las distintas etapas.



8.3. DEL REQUERIMIENTO A LA ESTRUCTURA

Una frontera todavía más reciente consiste en utilizar modelos generativos capaces de interpretar condiciones iniciales y producir directamente representaciones estructurales, de las cuales ya existen aproximaciones donde instrucciones expresadas en lenguaje natural pueden transformarse en configuraciones estructurales tridimensionales y posteriormente ajustarse para satisfacer condiciones básicas de equilibrio.

Estas capacidades se encuentran todavía en fases tempranas y trabajan bajo simplificaciones importantes, por lo que no deben confundirse con un proceso completo de diseño estructural. El interés está en la dirección que señala:

Necesidad de diseño

→ Interpretación de condiciones

→ Generación de alternativas

→ Modelo estructural

→ Análisis y validación

A medida que estas herramientas maduren, la generación podría convertirse en una etapa adicional dentro de workflows donde geometría, análisis, optimización y BIM intercambien información de manera continua.

LA GENERACIÓN NO ELIMINA LA SELECCIÓN

Cuantas más alternativas pueda producir un sistema, mayor será también la necesidad de establecer mecanismos capaces de distinguir cuáles tienen verdadero valor para el proyecto. Una configuración puede parecer eficiente desde el punto de vista geométrico y, al mismo tiempo, presentar dificultades relacionadas con conexiones, fabricación, montaje, mantenimiento, accesibilidad o coordinación multidisciplinaria. Por ello, el resultado de un sistema generativo debe entenderse como un candidato que ingresa al proceso de ingeniería, no como una solución terminada. La IA puede ampliar el universo de alternativas; convertir una de ellas en una solución viable continúa requiriendo análisis, validación y criterio de ingeniería.

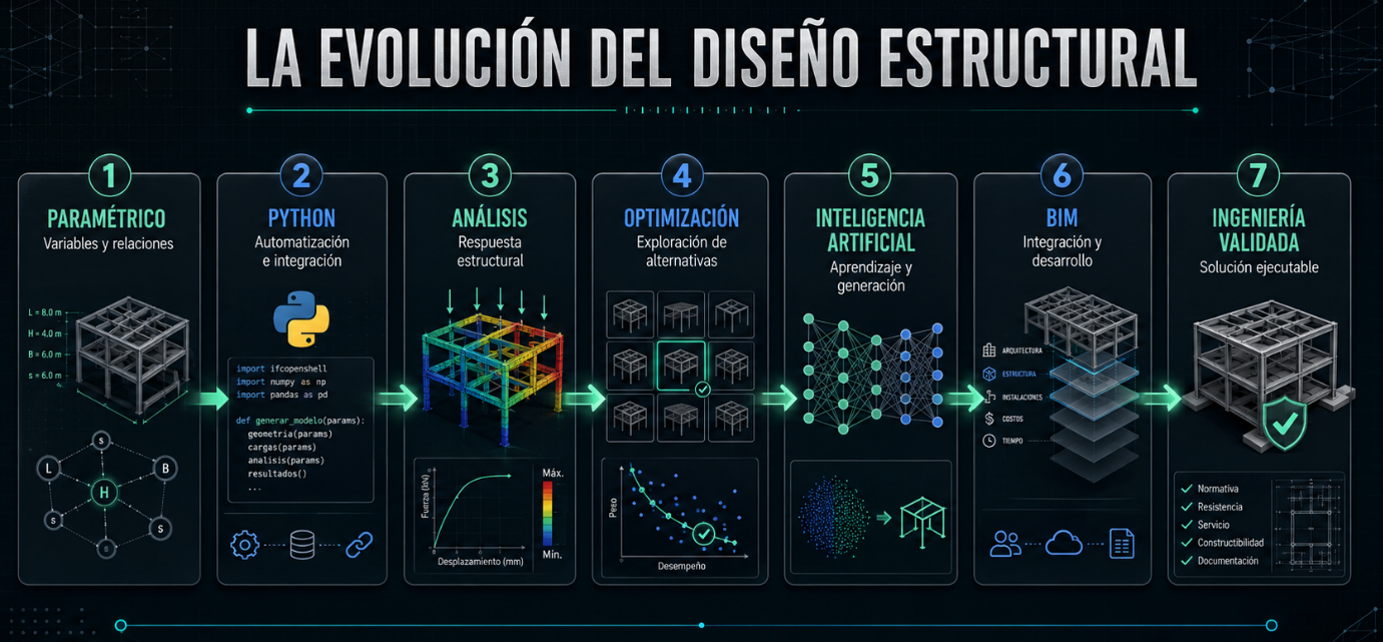

9.     LA PRÓXIMA GENERACIÓN DEL DISEÑO ESTRUCTURAL

La evolución del diseño estructural no depende de una sola herramienta. El cambio más importante está en la integración progresiva de modelos paramétricos, automatización, análisis estructural, optimización, Inteligencia Artificial y BIM dentro de un mismo entorno de decisión.

Cuando estas capacidades trabajan de forma conectada, el modelo deja de ser únicamente una representación de la estructura. Puede convertirse en una plataforma capaz de recibir información, generar alternativas, evaluar su comportamiento, comparar resultados y devolver soluciones cada vez más desarrolladas al flujo de ingeniería.



9.1. DE HERRAMIENTAS AISLADAS A UN ECOSISTEMA DE DISEÑO

Durante años, gran parte del proceso estructural se ha desarrollado mediante herramientas especializadas que resuelven etapas concretas. La tendencia actual avanza hacia workflows donde esas etapas intercambian información de manera continua.



Capacidad	Aporte dentro del proceso
Diseño paramétrico	Controla variables y relaciones
Python	Automatiza y conecta operaciones
Análisis estructural	Evalúa el comportamiento físico del sistema
Optimización	Explora configuraciones con mejor desempeño
IA	Aprende relaciones y apoya la exploración o generación
BIM	Integra la alternativa seleccionada con el desarrollo digital del proyecto



El resultado es un flujo donde una modificación puede desplazarse desde el parámetro inicial hasta el análisis, la evaluación y el modelo digital sin reconstruir manualmente cada etapa.



UN FLUJO CADA VEZ MÁS CONECTADO

PARAMETRIZAR         controlar el modelo

AUTOMATIZAR            conectar procesos

ANALIZAR                    medir el comportamiento

OPTIMIZAR                  explorar mejores alternativas

GENERAR                    ampliar las posibilidades

VALIDAR                      convertir una alternativa en ingeniería



La tecnología amplía progresivamente las primeras cinco capacidades. La última continúa siendo determinante.



9.2. LA EFICIENCIA ESTRUCTURAL TAMBIÉN IMPACTA AL PROYECTO

En proyectos mineros e industriales, una decisión estructural rara vez termina en la propia estructura. El peso, la geometría, las dimensiones de los miembros y la configuración resistente pueden influir posteriormente en cimentaciones, fabricación, transporte, izaje, montaje e interfaces con otras disciplinas.

Una mejora temprana puede propagarse a través del proyecto:



EFECTO DE UNA DECISIÓN ESTRUCTURAL

Decisión	Posible efecto posterior
Reducir peso manteniendo desempeño	Menores demandas sobre apoyos y cimentaciones
Mejorar la configuración resistente	Distribución más eficiente de esfuerzos
Estandarizar determinadas secciones	Simplificación de fabricación y procura
Coordinar geometría desde etapas tempranas	Menores interferencias con equipos e instalaciones
Evaluar alternativas antes de cerrar el diseño	Menor exposición a modificaciones tardías



Por ello, la optimización no debería interpretarse únicamente como una reducción de toneladas de acero o metros cúbicos de concreto. Su verdadero alcance aparece cuando una mejor decisión estructural contribuye a reducir incertidumbre y evitar que ineficiencias tempranas se propaguen hacia etapas más costosas del proyecto.



9.3. EL INGENIERO SIGUE GOBERNANDO EL SISTEMA

Cuanto mayor sea la capacidad de automatizar, optimizar o generar alternativas, mayor será también la importancia de formular correctamente el problema. Un algoritmo puede procesar miles de configuraciones, pero no conoce por sí mismo todas las condiciones que determinan si una solución será realmente conveniente: accesos de mantenimiento, disponibilidad de materiales, secuencia de montaje, conexiones, tolerancias, interferencias, restricciones operativas o condiciones particulares del emplazamiento.

El rol del ingeniero evoluciona entonces hacia decisiones de mayor nivel:

• Definir qué problema debe resolverse.
• Establecer qué variables pueden cambiar.
• Determinar qué restricciones son innegociables.
• Interpretar por qué una alternativa obtiene determinado resultado.
• Validar su comportamiento y coherencia.
• Decidir si puede convertirse en una solución real de ingeniería.
